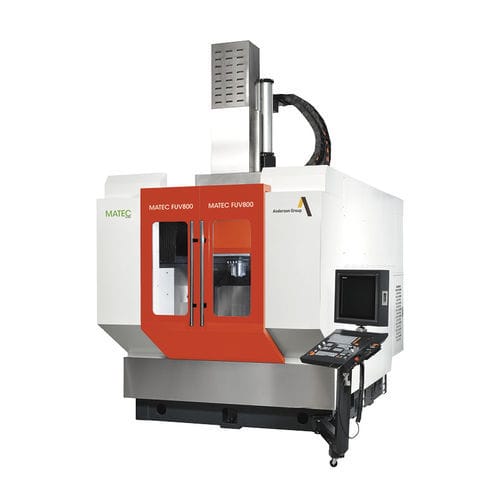

Centro de usinagem CNC de 5 eixos FUV series

verticalHSK-63HSK-100

O modelo FUV800 I FUV800 B foi concebido para uma produção elaborada de peças e formas complexas em 5 eixos. O design do pórtico proporciona uma elevada rigidez e concentração de massa acelerada, resultando numa excelente conceção dinâmica. A base da máquina é constituída por um molde com nervuras apertadas. Antes do processamento mecânico, toda a estrutura da coluna está a ser aliviada de tensões. Toda a estrutura se destaca pela sua elevada termoestabilidade, permitindo uma maquinação precisa e simultânea de peças em 5 eixos. A ponte giratória incorporada nas paredes laterais e os pontos de rotação do eixo da mesa perfeitamente integrados permitem a maquinação de peças até um peso total de 1.200 kg. A mesa da máquina tem um diâmetro de 800 mm, permitindo processar peças com um diâmetro máximo de 900 mm e uma altura de 550 mm. O eixo de rotação permite uma volta completa de 360°. O eixo de rotação tem uma amplitude de rotação de +120° I -120°. Todos os eixos estão equipados com sistemas de medição de percurso direto. O carregamento de peças de trabalho pode ser efectuado de forma altamente eficiente devido à distância máxima de 720 mm entre a borda da porta e o centro da mesa da máquina. A máquina pode ser equipada com um máx. 120 ferramentas em HSK63 I SK40 e 60 ferramentas em HSK100 I SK50. A versão standard está equipada com 32 ferramentas cada.
