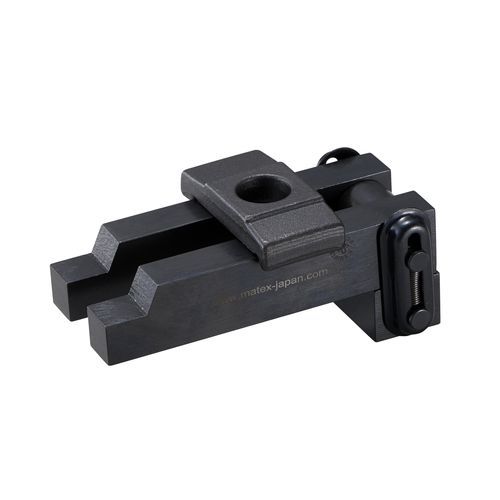

Dispositivo de aperto manual EASYCLAMP MA-Type

mecânicopara moldes de injeçãocompacto

Visão geral
O MATEX EASYCLAMP é um grampo de montagem de molde projetado para agilizar as operações de troca de molde. Lançado em 1977, é um produto de longa comercialização usado por fabricantes de moldagem por injeção em todo o mundo. O design foi aprimorado com base no feedback coletado em operação; o primeiro usuário em larga escala foi a própria fábrica de moldagem por injeção da MATEX. 'EASYCLAMP' é a marca registrada da MATEX Co.,Ltd.

Características

• Compatível com uma ampla faixa de espessuras de molde: disponível em 11 modelos; cada modelo acomoda quatro ajustes de espessura.
• Substituição simplificada: o corpo do grampo pode ser fixado ou removido afrouxando o parafuso sem removê-lo completamente, permitindo trocas rápidas entre espessuras e reduzindo o tempo de inatividade.

Modelos / Espessuras de molde suportadas

• Tipo SS: 10, 15, 20, 25 mm
• Tipos S / M / MA / MB: 20, 25, 30, 35 mm
• Tipos L / LS / EL: 30, 35, 40, 45 mm
• Tipos LA / LAS / ELS: 40, 45, 50, 55 mm

Exemplos de utilização

• Moldagem por injeção
• Conformação por prensa
• Fundição sob pressão

Documentos

• Catálogo MATEX 'EASYCLAMP' (PDF)
• Ficha de cotação MATEX 'EASYCLAMP' (PDF)

Vídeo

• Introdução ao EASYCLAMP, uma ferramenta de fixação de destaque para a instalação de moldes de injeção no Japão (YouTube)

Características / especificações técnicas

• Nome do produto / designação comercial: EASYCLAMP
• Fabricante / Marca: MATEX
• Marca registada: 'EASYCLAMP' é a marca registada da MATEX Co.,Ltd.
• Histórico de mercado: lançado em 1977; produto de longa comercialização utilizado por fabricantes de moldagem por injeção mundialmente
• Número de modelos: 11 modelos cobrindo várias faixas de espessura de molde
• Faixas de espessura suportadas por grupo de modelos: SS (10/15/20/25 mm); S/M/MA/MB (20/25/30/35 mm); L/LS/EL (30/35/40/45 mm); LA/LAS/ELS (40/45/50/55 mm)
• Método de substituição: corpo do grampo removível afrouxando o parafuso sem remoção completa; projetado para mudança rápida entre espessuras
• Aplicações típicas: moldagem por injeção, conformação por prensa, fundição sob pressão
• Recursos disponíveis: catálogo do produto (PDF), ficha de cotação (PDF), vídeo de apresentação do produto (YouTube)
