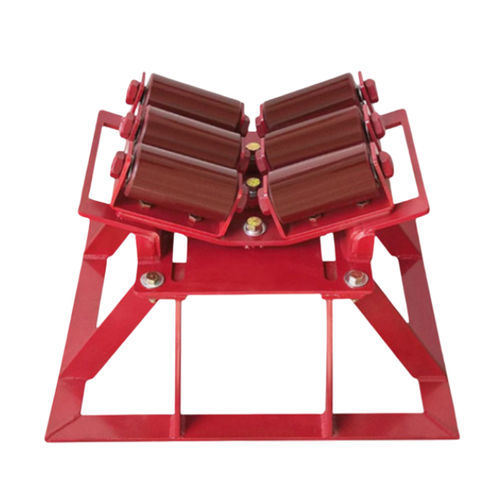

Lançador de viga 21 series

Visão geral do produto
Os lançadores de tubos Mathey Dearman são rapidamente convertíveis entre um rolete de fixação para rack e um lançador de dutos através de peças totalmente compatíveis. O sistema de fixação prende o rolete a uma viga em I pelos dois lados da flange, permitindo a instalação e fabricação de tubos em racks e áreas confinadas. O mecanismo de rolos também pode ser montado em suportes adequados para trabalhos em pipeline e perfuração direcional.

Disponibilidade
APENAS EM ESTOQUE NAS AMÉRICAS

Recursos e vantagens

• Rodas de uretano substituíveis — podem ser desparafusadas em segundos para manutenção rápida.
• Alças de transporte para manuseio e posicionamento seguros.
• Conversão modular entre lançador de tubos e rolete de viga.
• Aninhamento e empilhamento compactos para envio e armazenamento econômicos.
• Design modular que facilita a substituição de peças e atualizações.
• Opção de adicionar rodas para converter capacidade padrão em capacidade pesada.
• Capacidade de tubo de 2" a 60" (50,8–1524 mm).
• Capacidade de carga de até 20.000 lb (9.070 kg), dependendo do modelo.

Especificações (tabela)
NÚM. DA PEÇA | DESCRIÇÃO | CAPACIDADE DO TUBO | CAPACIDADE DE CARGA | PESO DE ENVIO | DIMENSÕES C x L x A1 – A2
2115 | Pipe Launcher (dois rolos) | 2 – 24" / 50,8 – 609,6 mm | 2.500 lbs / 1.100 kg | 89 lbs / 40,4 kg | 23 x 26 x 18" / 584,2 x 660,4 x 457,2 mm
2115HD | Pipe Launcher HD (seis rolos) | 2 – 24" / 50,8 – 609,6 mm | 7.500 lbs / 3.400 kg | 126 lbs / 57,2 kg | 23 x 26 x 18" / 584,2 x 660,4 x 457,2 mm
2126 | Pipe Launcher (dois rolos) | 4 – 48" / 101,6 – 1.219,2 mm | 10.000 lbs / 4.540 kg | 162 lbs / 73,5 kg | 30 x 36 x 19" / 762 x 914,4 x 482,6 mm
2126HD | Pipe Launcher HD (seis rolos) | 4 – 48" / 101,6 – 1.219,2 mm | 20.000 lbs / 9.070 kg | 213 lbs / 96,6 kg | 30 x 36 x 19" / 762 x 914,4 x 482,6 mm
2136 | Pipe Launcher (dois rolos) | 16 – 60" / 406,4 – 1.524 mm | 10.000 lbs / 4.540 kg | 178 lbs / 80,7 kg | 30 x 36 x 19" / 762 x 914,4 x 482,6 mm
2136HD | Pipe Launcher HD (seis rolos) | 16 – 60" / 406,4 – 1.524 mm | 20.000 lbs / 9.070 kg | 229 lbs / 103,9 kg | 30 x 36 x 19" / 762 x 914,4 x 482,6 mm

Características / Especificações técnicas

• 2115 — Descrição: Pipe Launcher (dois rolos); Capacidade do tubo: 2 – 24" / 50,8 – 609,6 mm; Capacidade de carga: 2.500 lbs / 1.100 kg; Peso de envio: 89 lbs / 40,4 kg; Dimensões: 23 x 26 x 18" / 584,2 x 660,4 x 457,2 mm.
• 2115HD — Descrição: Pipe Launcher HD (seis rolos); Capacidade do tubo: 2 – 24" / 50,8 – 609,6 mm; Capacidade de carga: 7.500 lbs / 3.400 kg; Peso de envio: 126 lbs / 57,2 kg; Dimensões: 23 x 26 x 18" / 584,2 x 660,4 x 457,2 mm.
• 2126 — Descrição: Pipe Launcher (dois rolos); Capacidade do tubo: 4 – 48" / 101,6 – 1.219,2 mm; Capacidade de carga: 10.000 lbs / 4.540 kg; Peso de envio: 162 lbs / 73,5 kg; Dimensões: 30 x 36 x 19" / 762 x 914,4 x 482,6 mm.
• 2126HD — Descrição: Pipe Launcher HD (seis rolos); Capacidade do tubo: 4 – 48" / 101,6 – 1.219,2 mm; Capacidade de carga: 20.000 lbs / 9.070 kg; Peso de envio: 213 lbs / 96,6 kg; Dimensões: 30 x 36 x 19" / 762 x 914,4 x 482,6 mm.
• 2136 — Descrição: Pipe Launcher (dois rolos); Capacidade do tubo: 16 – 60" / 406,4 – 1.524 mm; Capacidade de carga: 10.000 lbs / 4.540 kg; Peso de envio: 178 lbs / 80,7 kg; Dimensões: 30 x 36 x 19" / 762 x 914,4 x 482,6 mm.
• 2136HD — Descrição: Pipe Launcher HD (seis rolos); Capacidade do tubo: 16 – 60" / 406,4 – 1.524 mm; Capacidade de carga: 20.000 lbs / 9.070 kg; Peso de envio: 229 lbs / 103,9 kg; Dimensões: 30 x 36 x 19" / 762 x 914,4 x 482,6 mm.
