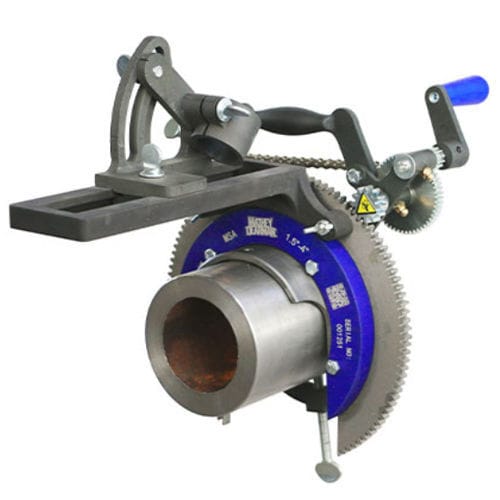

Máquina de corte e chanfro motorizada SA series

Visão geral
Padrão da indústria por mais de 90 anos, a máquina saddle Mathey Dearman é um sistema compacto e fácil de usar para corte e chanframento de tubos. Disponível em versões manual e motorizada (PLASMASPEED), cobre diâmetros de 1,5–48" (38–1.219 mm) dependendo do modelo e fornece cortes precisos e repetíveis para preparação de solda.

A máquina saddle manual inclui

• Máquina saddle
• Braço da tocha
• Conjunto porta-tocha (diâmetro da tocha 1,375" / 35 mm)
• Conjunto boomer (fixa a máquina ao tubo)
• Conjunto de parafusos espaçadores
• Peças e manual de operação

Destaques da versão motorizada (PLASMASPEED)
As máquinas motorizadas PLASMASPEED adicionam um motor de passo de precisão em ângulo reto e uma caixa de controlo para cortes mais rápidos e consistentes, especialmente com tochas de plasma de alta potência. Suportam 110/230 VAC e aumentam a velocidade de corte por plasma, produzindo cortes suaves que reduzem ou eliminam o rebarbamento.

A máquina motorizada inclui

• Máquina saddle motorizada 110/230 VAC
• Braço da tocha
• Conjunto porta-tocha
• Conjunto boomer
• Conjunto de parafusos espaçadores
• Peças e manual de operação
• Suporte de montagem
• Motor de passo de precisão em ângulo reto
• Caixa de controlo do motor
• Cabo de comunicação plasma (10 ft, compatível com porta CPC Hypertherm)

Corte convencional vs. corte saddle — tempo
Exemplo corte manual — tubo 8" schedule 40: total ≈ 30 minutos

• Inclui medição, corte e rebarbamento
• Tempo de marcação e corte prolongado, cortes irregulares que exigem rebarbamento
• Maior tempo de ajuste e folga de solda variável

Exemplo máquina Mathey Dearman — 1SA em tubo 8" schedule 40: total ≈ 6 minutos

• Corte preciso e repetível
• Mínimo ou nenhum rebarbamento
• Montagem mais rápida e folga de solda consistente

Vantagens do produto (notas adicionais)

• Modelos motorizados aumentam a produtividade (até ~5× mais rápidos em muitos casos) e melhoram a consistência do corte
• Capacidade PLASMASPEED para maior rendimento de corte por plasma
• Acessórios (double torch arm, pro torch arm, out-of-round roller) reduzem o tempo de preparação e adaptam-se a condições de tubo fora de norma

Modelos & exemplos de peças
Modelos manuais: MSA | 1SA | 2SA | 3SA (exemplos de referências para parafusos espaçadores e espaçadores de passo)
Modelos motorizados / PLASMASPEED: MSA | 1SA | 2SA | 3SA (referências 115/230 VAC e kits retrofit disponíveis)

Especificações gerais (selecionadas)

• Família de produto: Saddle Machine motorizada / manual
• Marca: Mathey Dearman
• Faixa de corte: 1,5–48" / 38–1.219 mm (dependendo do modelo)
• Alimentação (motorizada): 110/230 VAC; suporte PLASMASPEED
• Velocidade máxima (motorizada): até 141 ipm / 3.581 mpm (dependendo do modelo)
• Velocidade mínima (motorizada): até 4 ipm / 102 mpm (dependendo do modelo)
• Peso líquido: ~5,0 kg (menor) até ~130 kg (maiores modelos motorizados)
• Diâmetro do porta-tocha: 1,375" / 35 mm (ajustável por came)
• Cabo de comunicação plasma: 10 ft, compatível Hypertherm CPC
• Acessórios: double torch arm, pro torch arm, kit out-of-round, step spacers, kits de parafusos espaçadores, caixas de armazenamento

Acessórios & opcionais (selecionados)

• Double Torch Arm — reduz o tempo de preparação e corte; compatível com rack de tocha americano
• Pro Model Torch Arm — com rolete para condições out-of-round
• Out-of-Round Roller Kit — compensa até 1/4" / 6 mm
• Cam-Adjustable Torch Carrier — ajuste preciso da profundidade; ref. 03.0100.052
• Kits de parafusos espaçadores e step spacers — usinagem de precisão, referências por modelo

Downloads / Documentação
Manuais de operação, brochuras e documentação dos kits retrofit estão disponíveis junto ao fabricante para os modelos MSA, 1SA, 2SA, 3SA, 4SA, 5SA, 6SA e 8SA.
