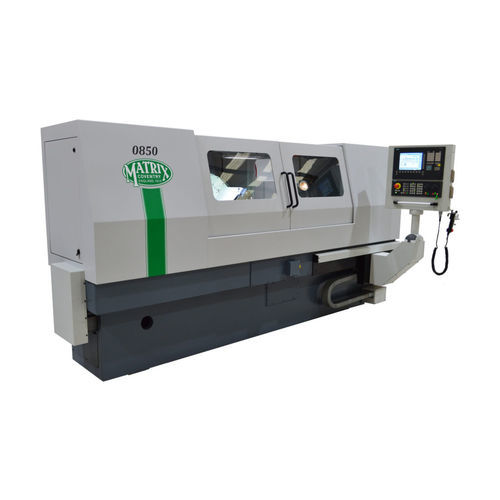

Retífica para rosqueamento externo TE-0850

CNCdigital

<br><br>Diâmetro do componente<br> <br><br>10 - 350 mm<br><br>Diâmetro de retificação<br> <br><br>10 - 350 mm (dependendo do componente)<br><br>Comprimento entre centros<br> <br><br>800 mm (máx.)<br><br>Comprimento de retificação entre centros<br> <br><br>800 mm (dependendo do componente)<br><br>Intervalo de avanço<br> <br><br>0 - 300 mm<br><br>Controlo CNC:<br><br>Tipo de CNC<br> <br><br>Siemens 840 DSL<br><br>HMI<br> <br><br>Sinumerik Operate + Interface Matrix<br><br>Sistema servo<br> <br><br>Sinamics S120 (Digital)<br><br>Eixo X (Diâmetro):<br><br>Curso da corrediça<br> <br><br>360 mm<br><br>Velocidade de deslocamento<br> <br><br>0 - 7 m/min (servo digital)<br><br>Inclui escala linear<br> <br><br>Sistema de retroalimentação de posição duplo<br><br>Eixo Z (comprimento):<br><br>Curso da corrediça<br> <br><br>950 mm<br><br>Velocidade de deslocamento<br> <br><br>0 - 7 m/min (servo digital)<br><br>Inclui escala linear<br> <br><br>Sistema de retroalimentação de posição duplo<br><br>Eixo C (cabeça de trabalho):<br><br>Binário<br> <br><br>154 Nm<br><br>Velocidade de deslocamento<br> <br><br>0,4 - 120 RPM (servo digital)<br><br>Codificador rotativo<br> <br><br>Sistema de feedback de posição de alta precisão<br><br>Cabeça de roda:<br><br>Potência do fuso de retificação<br> <br><br>8,8 kW a 2000 RPM<br><br>Velocidade programável<br> <br><br>500 - 2500 RPM (servo digital)<br><br>Equilíbrio automático<br> <br><br>Sistema de equilíbrio dinâmico integrado<br><br>Tamanho padrão dos discos<br> <br><br>13 mm ou 25 mm<br><br>Sistema de acabamento:<br><br>Montado na cabeça de trabalho<br> <br><br>Fixo (ajustável como opção)<br><br>Velocidade do aparador<br> <br><br>0 - 6000 RPM (bidirecional)<br><br>Velocidade de avanço<br> <br><br>Programável / Calculada por macro<br><br>Meios de corte<br> <br><br>Disco / Rolo / Diamante de Ponto Único<br><br>Sistema de arrefecimento:<br><br>Capacidade<br> <br><br>650 l (padrão)<br><br>Características<br> <br><br>Controlo de temperatura, separador, centrífuga<br><br>Características da máquina:<br><br>Peso bruto aproximado da máquina<br> <br><br>10 000 kg<br><br>Área de ocupação aproximada<br> <br><br>5 100 mm x 4 200 mm (com sistema de refrigeração)<br><br>
