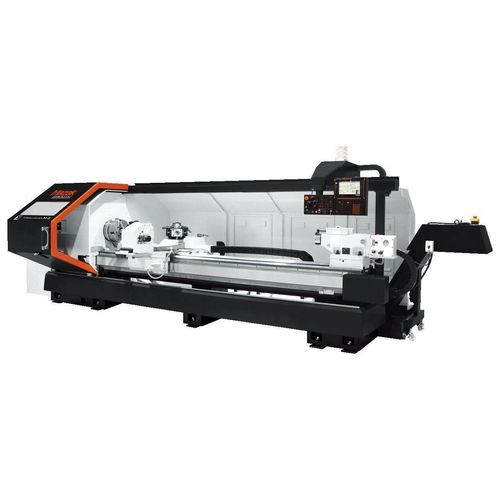

Torno CNC M-5

horizontalcom mesa planapara usinagem pesada

Centro de torneamento CNC de bancada plana para usinagem pesada de peças de grande diâmetro e eixos longos - Excelente mecanismo de remoção de cavacos, construção de cama de alta rigidez - Estrutura de fuso de alta rigidez, ideal para peças de grande diâmetro de material de difícil usinagem. Projetado para alta produtividade e confiabilidade Excelente mecanismo de remoção de cavacos, construção de cama de alta rigidez A cama tem areia selada dentro de sua estrutura de caixa de parede dupla, e tem excelente absorção de vibrações. Isso melhora a estabilidade durante o corte junto com a rigidez dinâmica da cama. As guias deslizantes em V retificadas com precisão do M-5 passam por um processo especial de endurecimento por indução desenvolvido pela Mazak (acima de HS 70). Fuso de alta potência / rigidez Ideal para peças de grande diâmetro de material de difícil usinagem. Com uma faixa de velocidade do fuso de 6 a 2200 min⁻¹, e potência total disponível entre 178 e 2200 min⁻¹ por um sistema de mudança de marcha hidráulico de 3 velocidades. Grande diâmetro do furo do fuso para peças de eixo O fuso tem alta rigidez devido ao suporte por rolamento de precisão, e o diâmetro do furo do fuso é de Φ104 mm, o que é favorável para torneamento. A opção de furo do fuso Φ181 mm é muito eficaz para usinagem de peças de grande diâmetro no fuso. Estrutura de torre única Tempo de configuração reduzido Permitir 14 ferramentas permanentemente configuradas para minimizar o tempo de configuração. O corte de alta precisão e alta resistência está disponível graças aos grandes acoplamentos de diâmetro e à alta força de fixação da torre (acoplamento de torre de disco octogonal frontal: 252 mm, 44600 N / 4550 kgf; acoplamento de torre de perfuração hexagonal traseira: 230 mm, 40200 N / 4100 kgf). Contraponto hidráulico robusto Grande diâmetro de manga e estrutura de base larga ideal para corte pesado. A grande manga de 100 mm de diâmetro do contraponto e a base larga, juntamente com seu empuxo máximo de 14700 N (1500 kgf) e força de fixação de cama de 78400 N (8000 kgf), tornam-no ideal para corte pesado. Facilidade de programação por programação conversacional MAZATROL Redução de 75% do tempo de configuração para a primeira peça A configuração da primeira peça, desde a programação até a verificação do caminho da ferramenta, configuração da ferramenta e configuração das coordenadas de trabalho, pode ser realizada em um período de tempo muito curto. Comparado a outros sistemas CNC, a configuração da primeira peça pode ser reduzida em até 75%. Tamanho do mandril: 12" Diâmetro máximo de usinagem: Φ580 Comprimento máximo de usinagem: 2080 mm / 2985 mm - Tipo de produto: Centro de Torneamento CNC - Modelo: TURNING CENTER M-5 - Tamanho do mandril: 12" - Diâmetro máximo de usinagem: Φ580 mm - Comprimento máximo de usinagem: 2080 mm / 2985 mm - Faixa de velocidade do fuso: 6 a 2200 min⁻¹ - Velocidade do fuso a plena potência: 178 a 2200 min⁻¹ - Diâmetro do furo do fuso: Φ104 mm (opção: Φ181 mm) - Número de ferramentas da torre: 14 - Acoplamento de torre de disco octogonal frontal: 252 mm, 44600 N / 4550 kgf - Acoplamento de torre de perfuração hexagonal traseira: 230 mm, 40200 N / 4100 kgf - Diâmetro da manga do contraponto: 100 mm - Empuxo máximo do contraponto: 14700 N (1500 kgf) - Força de fixação de cama do contraponto: 78400 N (8000 kgf)
