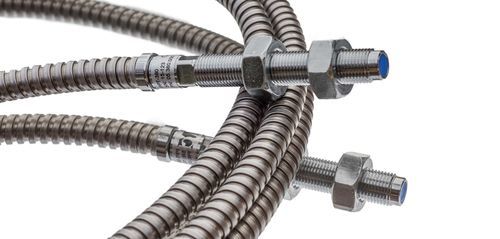

Sensor de proximidade sem contato

por correntes de FocaultcilíndricoATEX

Visão geral do produto As sondas de proximidade são sensores de corrente de Foucault sem contacto, concebidos para medir com precisão a vibração do veio e a posição do impulso axial em equipamento rotativo. Estas soluções de monitorização são essenciais para garantir o funcionamento seguro e eficiente de activos como hidrogeradores, turbinas, bombas e ventiladores. Ao rastrear continuamente comportamentos mecânicos como desequilíbrio, desalinhamento e deslocamento axial, as sondas de proximidade permitem a deteção precoce de falhas - apoiando estratégias de manutenção preditiva que reduzem o tempo de inatividade não planejado, melhoram a confiabilidade e prolongam a vida útil do equipamento.

• Três soluções complementares de sondas de proximidade: Sistema de Proximidade Inteligente, Sonda de Proximidade Integrada, Sistema de Proximidade Analógico
• Projetado para integração avançada de dados, configuração simplificada ou conformidade robusta para condições adversas

Sistema de Proximidade Inteligente (SPS) O Smart Proximity System é uma solução modular de corrente de Foucault de alto desempenho, concebida para monitorização e proteção avançadas de condições. Com uma interface Modbus integrada, fornece valores calculados com base no tempo, tais como pk, pk-pk e posição média do eixo (gap). Estes valores são calculados diretamente ao nível do transmissor, minimizando a necessidade de processamento externo e permitindo uma integração perfeita nas modernas plataformas SCADA, DCS ou de monitorização de extremidades.

• Dados pré-processados de vibração e posição disponíveis via Modbus
• Componentes intercambiáveis (sonda, cabo de extensão e transmissor) simplificam a manutenção e o gerenciamento de peças de reposição

Caraterísticas principais do SPS

• Faixas de medição: 2mm (8mV/μm) e 4mm (4mV/μm)
• Faixa de frequência: DC a 10 kHz (-3 dB)
• Faixa de temperatura (sensor e cabo): -35 a +180 °C
• Opção de saída processada de 4-20 mA
• Interface Modbus digital incorporada
• Design robusto e selado
• Sistemas de comprimento total de 5m ou 10m

Componentes de um Sistema de Proximidade Inteligente

• A Sonda do Sistema de Proximidade (PSP): Sensor de corrente de Foucault de alto desempenho para medições precisas e sem contacto em ambientes industriais difíceis
• O Cabo de Extensão do Sistema de Proximidade (PSE): Cabo coaxial de nível industrial para uma desconexão fácil e uma transmissão de sinal robusta
• O Transmissor de Proximidade Digital (DPT): Unidade de processamento central, alimenta a sonda e converte o sinal medido em dados acionáveis, oferece tanto uma saída dinâmica bruta como valores processados via Modbus ou 4-20 mA

Todos os elementos do sistema são totalmente intercambiáveis, permitindo uma rápida manutenção no local e reduzindo o tempo de inatividade sem comprometer o desempenho ou a integridade do sinal. Compreender as saídas de sinal

• Saída de tensão dinâmica: Sinal analógico bruto (8 mV/µm ou 4 mV/µm) para comissionamento, análise de vibrações ou monitorização direta
• Modbus RTU (Saída Digital): Acesso em tempo real a valores calculados, tais como o intervalo médio, o pico e o deslocamento pico a pico
• Saída processada de 4-20 mA (opcional): Sinal processado digitalmente escalonado para representar a posição ou a amplitude da vibração

Sonda de Proximidade Integrada (PPT-280) A PPT-280 é uma sonda de proximidade compacta, tudo-em-um, concebida para uma instalação rápida e direta sem a necessidade de condicionadores de sinal externos. Possui eletrónica de linearização integrada para uma excelente linearidade e compensação ativa de temperatura. O oscilador integrado de 750 kHz assegura uma medição com um mínimo de efeito de excitação magnética. Fornece uma saída de tensão direta proporcional à posição do veio.

• A instalação de um só componente simplifica a cablagem e poupa espaço - não é necessário um controlador externo
• Configurável através de um kit ajustável no terreno (opcional) para afinação da gama e da polaridade

Caraterísticas principais do PPT-280

• Gamas de medição: 2mm (8mV/μm) e 4mm (4mV/μm)
• Gama de frequência: 0 a 1,2kHz
• Linearização eletrónica incorporada e compensação ativa de temperatura
• Fornecido com -24V ou +24V, dependendo da configuração
• Opcional: kit de configuração e interface digital para ajuste e calibração
• Comprimento de 10m

A PPT-280 é ideal para utilizadores que procuram uma sonda de proximidade compacta e autónoma que minimize o esforço de instalação e o número de componentes. Sistema de Proximidade Analógico (PPT-080/110) O PPT-080/110 é um sistema de sonda de proximidade robusto, em conformidade com a API 670, concebido para a proteção de máquinas críticas em ambientes industriais e perigosos. Baseado na tecnologia de correntes de Foucault, o sistema inclui uma sonda, um cabo de extensão e um controlador, fornecendo uma saída de tensão bruta (ou 4-20 mA opcional) diretamente proporcional ao deslocamento do veio. Com as certificações opcionais ATEX, IECEx e CSA, este sistema é ideal para ser utilizado em atmosferas explosivas e instalações regulamentadas.

• Em total conformidade com a norma API 670 para proteção de equipamento rotativo crítico
• Disponível com certificações ATEX e IECEx para utilização em zonas perigosas

PPT-080/110 Caraterísticas principais

• Gamas de medição linear e sensibilidade: 2mm e 4mm
• Certificado para uso em atmosferas potencialmente explosivas
• Sistemas de comprimento total de 5m ou 9m
• Transmissor alimentado por loop (4-20mA)

O PPT-080/110 é a solução ideal para a proteção de equipamentos críticos em centrais eléctricas, refinarias e indústria pesada. Modelos disponíveis

• SPS: Faixa de medição de 0,2mm a 2,2mm ou 0,2mm a 4,2mm, Sensibilidade 8mV/µm ou 4mV/µm, Interface Modbus
• PPT-280: Gama de medição de 0,2mm a 2,2mm ou 0,2mm a 4,2mm, Sensibilidade 8mV/µm ou 4mV/µm, cabo integral de 10m
• PPT-080: Faixa de medição de 0,25mm a 2,25mm, Sensibilidade 7,87mV/µm, cabo de extensão de 8m ou 4m
• PPT-110: Faixa de medição de 0,4mm a 4,4mm, Sensibilidade 3,94mV/µm, cabo de extensão de 8m ou 4m
• Kit de configuração PPT-990: Kit de configuração para PPT-280

Aplicações

• Hidrogeradores
• Turbinas de gás e vapor
• Bombas, ventiladores e torres de arrefecimento

Análise Avançada

• FFT - Análise de Vibrações com Base na Frequência: Converte o sinal de vibração bruto em seus componentes de frequência, revelando falhas mecânicas como ressonância, desbalanceamento ou desalinhamento
• Orbit Plot - Shaft Vibration in the Radial Plane (X-Y): Visualiza o movimento do veio em tempo real no plano horizontal utilizando duas sondas de proximidade ortogonais
• Shaft Center Line - Radial Shaft Position Over Time (X-Y Plane): Mostra a posição média do eixo dentro da folga do rolamento, revelando como o eixo se move ou se desvia ao longo do tempo devido a mudanças de carga, efeitos térmicos, desalinhamento ou comportamento do filme de óleo

Caraterísticas / Especificações Técnicas

• Tecnologia de correntes de Foucault sem contacto
• Gamas de medição: 0.2mm a 4,4mm consoante o modelo
• Sensibilidade: 3,94mV/µm a 8mV/µm consoante o modelo
• Faixa de frequência: DC a 10 kHz (SPS), 0 a 1,2kHz (PPT-280)
• Faixa de temperatura: -35 a +180 °C (SPS)
• Opções de saída: Tensão bruta, 4-20 mA, Modbus RTU
• Conformidade API 670 (PPT-080/110)
• Certificações ATEX, IECEx e CSA disponíveis (PPT-080/110)
• Comprimentos do sistema: 4m, 5m, 8m, 9m ou 10m, dependendo do modelo
• Componentes robustos, selados e intercambiáveis
