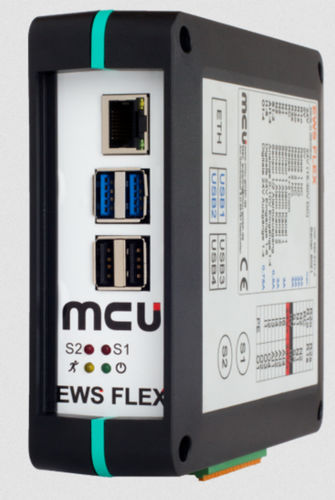

Sistema de análise de dados EWS FLEX

automático

Com a EWS FLEX BOX, a MCU oferece uma variedade de soluções sem precedentes. Graças à sua combinação única, o sistema pode ser adaptado a uma vasta gama de requisitos. Ligação de até 2 sensores híbridos (aceleração 3D MEMS + piezo-eixo único); Monitorização de colisões com paragem rápida; definição de valores limite através do programa NC; Comunicação do sistema via OPC UA: limites da ferramenta; leitura dos dados da máquina (configurável no editor); Visualização/análise gráfica na interface genérica de utilizador (integrada no sistema de controlo) Módulos disponíveis: Livro de registo do histórico da máquina: Colisões, vibrações RMS, alarmes, mensagens de aviso, etc. Prevenção de colisões: Evitar as colisões resultantes de erros de funcionamento Histórico de vibrações: Armazenamento do histórico de sinais para cada evento de alarme de colisão Check-Up do mandril: Acumulação do tempo de funcionamento do fuso para as gamas de vibração e temperatura dados em tempo real de 3 eixos: Visualização das vibrações do mandril (3 eixos) durante o processo de maquinagem Dados técnicos: Computador de placa única com Linux, 4 GB de RAM, disco rígido de 32 GB Até 2 sensores MODBUS RTU 6 entradas digitais 24V 4 saídas semicondutoras 1 saída de colisão rápida diretamente do sensor 3 contactos inversores para 3 valores limite (1x canal duplo para paragem rápida através do circuito de paragem de emergência da máquina) Tomada RJ45 para ligação TCP/IP ao controlador ou PC
