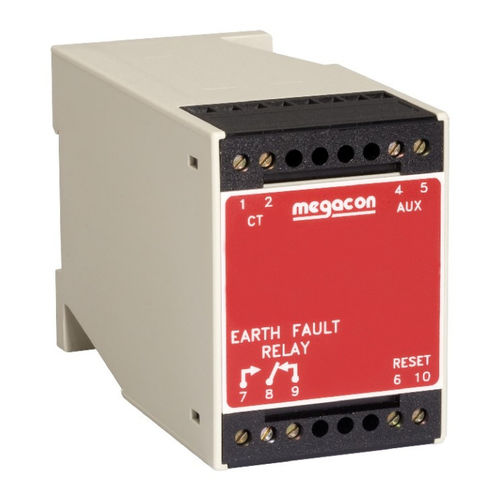

Relé de monitoramento de fuga à terra KRM162 series

de isolamentoCApara trilho DIN

KRM162 - C.A. do relé do desengate do escapamento da terra Relé do escapamento da terra para sistemas ligados à terra da C.A. Saída análoga não isolada (C-versão) Princípio de medição do “agrupamento táctico” O KRM162B mede a isolação, diretamente nos miliampères, de sistemas ligados à terra da C.A. Mas pode igualmente ser usado nos -sistemas junto com um tipo constante MML1501 do módulo da impedância. O instrumento é alimentado de um transformador atual do contrapeso apropriado do núcleo (CBCT vêem a folha de dados separada) que o relé padrão tem uma escala 0-150mA com um nível ajustado fábrica do desengate de 100mA. As escalas e os níveis maiores do desengate estão disponíveis, tipicamente escalas são 500mA, 0-1A, 0-2A, 0-5A e 0-10A. O relé é à prova de falhas e energiza quando psto. Lig o terminal 6 e 10 para fazer um relé detravamento. Todos os condutores carreg atuais devem passar através do contrapeso CT do núcleo. As bainhas ou a trança do metal em nenhuma cabos não devem ser passadas com o CBCT.
