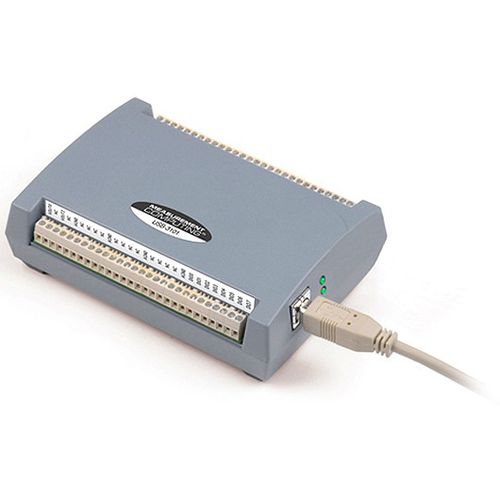

Sistema de aquisição de dados de tensão USB-3100 Series

de velocidademulticanalde bancada

A série USB-3100 de dispositivos de saída analógica USB fornece saída analógica de tensão e corrente, juntamente com funções digitais e de contador. Estão disponíveis saída DAC síncrona e saída de corrente de alta tensão. A série USB-3100 são dispositivos de saída de tensão e corrente USB 2.0 de velocidade total. Cada dispositivo fornece quatro, oito, ou 16 saídas de tensão. O USB-3102/3104/3106 também fornece quatro, oito, ou 16 saídas de corrente. Todos os dispositivos fornecem actualizações síncronas e simultâneas de voltagem. Todos os dispositivos da série USB-3100, excepto o USB-3101FS, fornecem oito linhas de E/S digitais e um contador de eventos de 32 bits. Saída analógica Todos os dispositivos da série USB-3100 fornecem quatro, oito, ou 16 canais de saída analógica de 16 bits.USB-3101FS: Cada canal tem uma gama de saída de tensão fixa±10 V. As saídas podem ser actualizadas individualmente ou simultaneamente. Cada canal tem um conversor D/A (DAC) que produz um sinal de voltagem. Cada canal também tem ±30 V de sobretensão e protecção contra curto-circuito indeterminado. OUSB-3101FS tem um isolamento canal-a-terra de 250 Vrms que protege o dispositivo e o computador de picos de terra e garante um fluxo de dados fiável, tornando-o adequado para aplicações de alta voltagem. Todos os outros dispositivos da série USB-3100: Cada canal é seleccionável por software para uma gama de saída de tensão abipolar de ±10 V ou gama unipolar de 0 V a 10 V. As saídas de canal podem ser actualizadas individualmente ou em simultâneo. Saída de corrente(USB-3102/3104/3106 Apenas) Estes dispositivos fornecem uma saída de corrente de 0 mA a 20 mA. Cada DAC controla simultaneamente um par de canais de voltagem/corrente. Cada par de canais pode ser actualizado individualmente ou simultaneamente.
