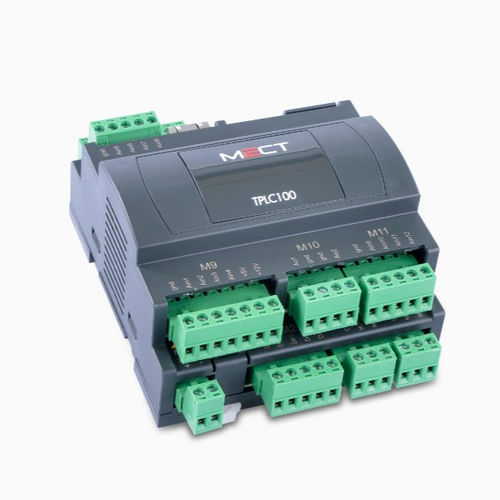

CLP em trilho DIN TPLC100

com entradas digitaissaídas a reléRS485

O PLC TPLC100 tem uma estrutura modular e flexível baseada em ARM9. As entradas e saídas do TPLC100 são expansíveis através da adição dos módulos das séries Mect MPNC006, MPNC030 e MPNC035 para sinais analógicos e MPNC020 para sinais digitais. As E/S analógicas e digitais comunicam entre si através de um bus interno em calha DIN. O VNC permite criar uma "HMI Virtual" para visualizar o sinóptico sem ter um PC ou painel de operador. Está disponível o serviço de Ligação e Monitorização Remota sMily, essencial para a Indústria 4.0, para controlar remotamente o seu dispositivo, a partir de qualquer lugar e a qualquer momento. O PLC TPLC100 tem 8 entradas digitais PNP, 8 saídas de relé, 4 entradas analógicas (mA ou V configuráveis por software), 8 entradas analógicas (termopar J/T/K ou PT100 configuráveis por software) e 2 saídas analógicas. O PLC tem uma interface Modbus RTU em RS485 ou CANopen, Modbus TCP e TCPRTU em interface Ethernet. A porta USB é utilizada como host para registo de dados e atualização de software. SOFTWARE Para configurar o seu autómato modelo TPLC100 está disponível o software "MECT SUITE". o "MECT SUITE" contém o software para configurar o sistema e para criar as aplicações gráficas do PLC e da HMI: Qt Creator: Geração da aplicação gráfica HMI (páginas gráficas); Geração e definição das variáveis do sistema; Configuração dos parâmetros de comunicação; Configuração preliminar do painel de operação; Fácil inserção de elementos associados a variáveis do PLC; Páginas prontas para gravação/registo; Utilização, se necessário, de código Qt / C++; VNC permite criar uma "HMI Virtual" para visualização de sinópticos; Depuração da aplicação HMI.
