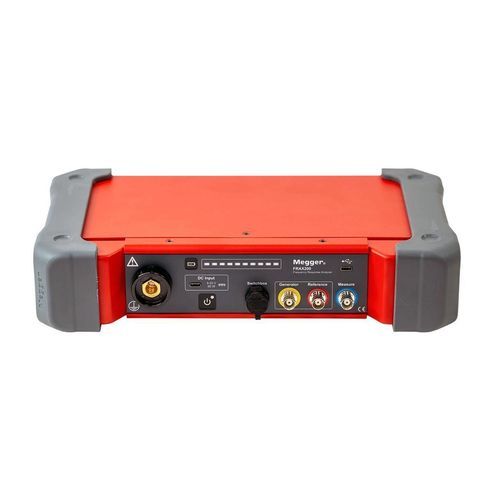

Analisador de resposta em frequência FRAX series of sweep frequency response analyzers

de sinalde monitoramentoelétrico

Os analisadores de resposta de frequência de varredura (SFRA) FRAX99, FRAX101 e FRAX150 são os menores e mais robustos instrumentos de seu tipo e ferramentas poderosas para revelar possíveis problemas elétricos e mecânicos em transformadores de potência, muitos dos quais são difíceis ou impossíveis de detectar usando outros métodos. Atendendo a todos os padrões internacionais para medições de SFRA, esses instrumentos inovadores oferecem uma faixa dinâmica maior e melhor precisão do que qualquer outro conjunto de teste comparável disponível atualmente. Além disso, para as conexões de teste com o transformador, eles usam uma tecnologia de cabeamento especial que garante a repetibilidade dos resultados. A série FRAX opera aplicando um sinal de teste de frequência de varredura ao transformador e monitorando sua resposta. O resultado é uma impressão digital exclusiva que revela uma ampla gama de falhas quando comparada com uma impressão digital de referência para o mesmo transformador. Isso inclui deformações e deslocamentos do enrolamento, enrolamentos em curto e abertos, estruturas de fixação soltas e quebradas, problemas de conexão do núcleo, movimento do núcleo e flambagem do aro. A série FRAX da Megger incorpora um poderoso software de análise e suporte. Além de oferecer a tela tradicional de magnitude em relação à de frequência/fase, esse software permite apresentar dados em uma visão de impedância ou admitância em relação à frequência, uma ferramenta analítica poderosa para muitos tipos de transformadores.
