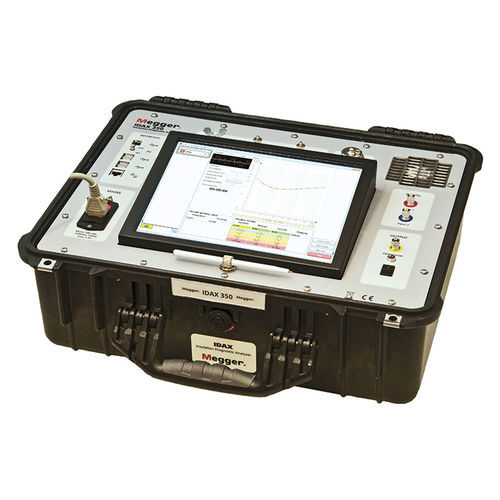

Dispositivo supervisor de isolamento IDAX series

Medição do teor de humidade, tan delta/fator de potência e condutividade do óleo utilizando DFR no terreno - IDAX300/300S, IDAX322, IDAX350. Medições DFR (Dielectric Frequency Response) para diagnóstico de isolamento. O IDAX é um analisador de diagnóstico de isolamento baseado em DFR (Dielectric Frequency Response), também conhecido como FDS (Frequency Domain Spectroscopy). A tecnologia DFR é um procedimento de teste estabelecido em laboratórios que, num esforço inovador da Megger, foi adaptado para utilização no terreno na gama de instrumentos IDAX. A DFR é a medição da capacitância e das perdas (tan delta ou fator de potência) em múltiplas frequências. A curva DFR medida depende da geometria do isolamento, da humidade, da condutividade do óleo e da temperatura. Através de um ajuste avançado da curva ao modelo de material de referência, o IDAX calcula o teor de humidade no isolamento sólido, a condutividade do óleo à temperatura de referência de 25 °C e o tan delta/fator de potência à temperatura de referência de 20 °C. Nestes cálculos, a ITC (Correção Individual de Temperatura), outra importante inovação da Megger, é utilizada para traduzir os dados de ensaio da temperatura do objeto de ensaio para as temperaturas de referência. O software IDAX incorpora um varrimento de frequência com correção ITC concebido explicitamente para avaliar transformadores e casquilhos de instrumentos. Graças a uma nova abordagem à combinação de dados no domínio do tempo e da frequência, o IDAX proporciona o tempo de medição mais curto do mercado para uma medição completa de DFR de 1 kHz a 10 μHz.
