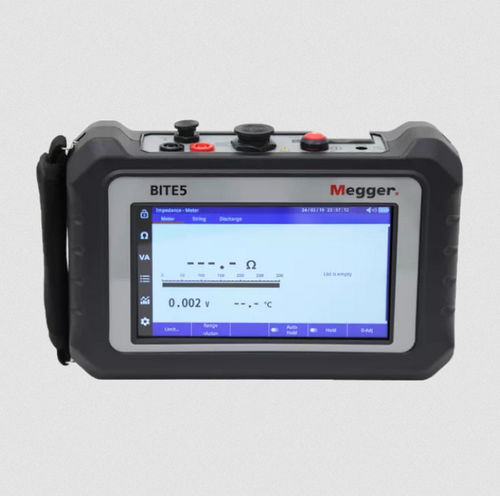

Testador de impedância BITE5

de tensãoantirroubode temperatura

Visão geral
Os equipamentos BITE5 e BITE5 Advanced são testadores de impedância (óhmicos) para avaliação local de baterias chumbo‑ácido (VLA e VRLA), NiCd e íon‑litio. Fornecem interface por ecrã tátil para ensaios por célula e por string e, quando usados com um conjunto de descarga Torkel, suportam testes de descarga com monitorização contínua das células.

Recursos principais

• Medem a impedância individual da célula (óhmica), tensão da célula e temperatura; o BITE5 Advanced mede também a resistência entre células (cordões).
• Suporte a testes de descarga: com um conjunto Torkel registam tensão, impedância e temperatura de cada célula durante descarga e recarga.
• Visualização de tendências e configuração no próprio instrumento para decisões imediatas no local.
• Monitorização de módulos até 200 V CC (BITE5) ou até 500 V CC (BITE5 Advanced); medição de tensão até 1000 V CC e 600 V CA.
• BITE5 Advanced: corrente de teste mais elevada para medir com precisão resistência de cordões e possibilidade de testar strings paralelos sem segmentação; leitor RFID para identificação rápida de ativos.
• Pontas de sonda concêntricas para acesso através de tampas/abas de segurança.

Opções de medição

• Impedância por célula (óhmica)
• Tensão por célula
• Tensão de ripple
• Corrente de ripple AC
• Corrente de flutuação DC
• Resistência entre células (cordões) (BITE5 Advanced)

Tratamento de dados e comunicações
Os resultados e tendências podem ser visualizados no instrumento e armazenados para exportação via cartão SD ou USB. É suportada a transferência sem fios para o software PowerDB para análise centralizada, criação de baselines e configuração de alarmes.

Casos de uso
Adequado a subestações, telecomunicações, UPS, centros de dados, instalações solares e eólicas e outros sistemas de baterias estacionárias que necessitem de avaliação rápida online ou monitorização a nível de célula.

Interpretação dos resultados (tabela orientativa)
Cabeçalho: "| Tipo de teste | Aviso (%) | Alarme (%) | Aviso (% da linha de base) | Alarme (% da linha de base)"
Chumbo‑ácido, inundada | 15 | 30 | 30 | 50
Chumbo‑ácido, VRLA AGM | 10 | 30 | 20 | 50
Chumbo‑ácido, VRLA Gel | 20 | 30 | 30 | 50
NiCd, inundada | 10 | 20 | 15 | 30
NiCd, selada | 10 | 20 | 15 | 30
Conexões entre células (cordões) | 15 | 20 | - | -

Documentos e software
Documentação disponível: folhas de dados, manuais do utilizador, notas de aplicação, estudos de caso, firmware e software (PowerDB / Torkel Viewer). Instruções de atualização de firmware estão publicadas para ambos os modelos; os resultados exportados podem ser integrados no PowerDB para análise histórica.

Observações adicionais
A série BITE5 inclui um modo especial de impedância que pode ser usado durante testes de descarga para acompanhar a evolução da impedância e estabelecer valores de referência para a string.

Especificações técnicas

• Tipos de bateria suportados: chumbo‑ácido (VLA & VRLA), NiCd, iões de lítio.
• Ensaios de impedância: medição de impedância por célula; limites configuráveis de passe/aviso/falha.
• Suporte a testes de descarga: compatível com conjuntos de descarga Torkel (BITE5 Advanced suporta monitorização de recarga).
• Faixa de tensão de módulo: até 200 V CC (BITE5), até 500 V CC (BITE5 Advanced).
• Faixa de medição de tensão: até 1000 V CC e 600 V CA.
• Resistência inter‑células: mensurável com BITE5 Advanced (corrente de teste mais alta).
• Interface de utilizador: ecrã tátil a cores com visualização de tendências.
• Armazenamento e comunicação: cartão SD, USB; transferência sem fios para PowerDB suportada.
• Fonte de alimentação: bateria interna.
• Extras: leitor RFID no BITE5 Advanced; duas pontas concêntricas de sonda para acesso através de tampas de segurança.
