Localizador de falhas de isolamento de bateria MGFL100

Visão geral

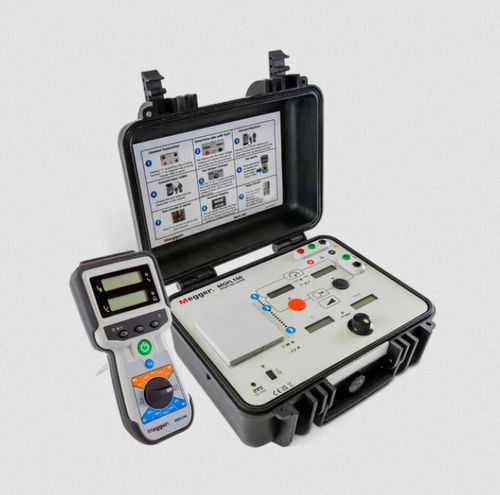

O Megger MGFL100 é um instrumento portátil projetado para localizar falhas à terra em sistemas de baterias e redes AC/DC isoladas sem retirar os sistemas de operação. Utiliza uma pinça de corrente com transmissor e receptor leves para identificar o circuito com a falha real, discriminando correntes reativas causadas por capacitância parasita.

Principais características

• Localiza falhas em sistemas de baterias sem necessidade de parar o sistema
• Alarme audível/visual quando o circuito com a falha real é identificado
• Medida direta da resistência de falha e da capacitância parasita do sistema
• Medida direta da corrente de falha real e da corrente de fuga (reativa)
• Limites de corrente e tensão ajustáveis com proteção por senha
• Funcionamento com alimentação AC externa ou bateria interna
• Localização até 400 kΩ
• Operação em sistemas AC e DC, incluindo sistemas de baterias DC e redes IT protegidas
• Opera em sistemas até 600 V (600 Vac com filtro IT opcional para sistemas IT)
• Transmissor e receptor leves e portáteis para rastreio em campo

Detalhes de operação
O MGFL100 distingue automaticamente a corrente de falha real da corrente reativa provocada pela capacitância parasita, evitando a necessidade de ajustes complexos. Utilize o transmissor e receptor leves para rastrear a falha; o cabo de sincronização separa a corrente de falha real da corrente de fuga. O acoplamento direto à linha permite rastreio offline ou online com o filtro de acoplamento IT opcional para redes IT.

Acessórios opcionais
O filtro IT opcional permite localizar falhas em sistemas IT isolados AC até 600 Vac. Outros acessórios incluem cabo de sincronização, pinças de corrente e baterias sobressalentes.

Documentos do produto (títulos)

• MGFL100_ds_en.pdf (Ficha técnica)
• MGFL100_UG_en.pdf (Guia do utilizador)
• IT-Filter_DS_EN.pdf (Ficha técnica do filtro IT)
• AC Tracing vs Pulse Application Note_v2A.pdf (Nota de aplicação)
• Circuit Characterisation Application Note_v1.pdf (Nota de aplicação)
• CT Magnetization_Application Note_v1.pdf (Nota de aplicação)
• Stray Capacitance Applicatoin Note_v1.pdf (Nota de aplicação)
• DC-ground-fault-locating-AC-coupling_CaseStudy1_EN.pdf (Estudo de caso)

Informações adicionais
O receptor fornece duas telas: com o cabo de sincronização conectado, o visor superior mostra a corrente dirigida para a falha real e o inferior mostra a fuga do circuito. Descrevem-se técnicas para estabilizar leituras em circuitos ruidosos, incluindo posicionar o CT em torno do circuito e seu retorno ou usar dois CTs para cancelar ruído.

Especificações técnicas

• Capacidade de localização: até 400 kΩ
• Compatibilidade de sistema: sistemas AC e DC, sistemas isolados, sistemas de baterias DC, redes IT protegidas
• Tensão máxima de operação: até 600 V (600 Vac com filtro IT opcional para sistemas IT)
• Parâmetros medidos: resistência de falha à terra, capacitância parasita do sistema, corrente de falha real, corrente de fuga reativa
• Limites de corrente e tensão ajustáveis e protegidos por senha
• Alimentação: AC externa ou bateria interna
• Função de alarme: alarme audível/visual ao identificar o circuito com a falha real
• Design portátil: transmissor e receptor leves para uso em campo
• Tratamento de ruído: técnicas de posicionamento do CT e cabo de sincronização para separar corrente de falha e fuga
• Capaz de localizar falhas de alta impedância e falhas em sistemas com alta corrente de fuga
