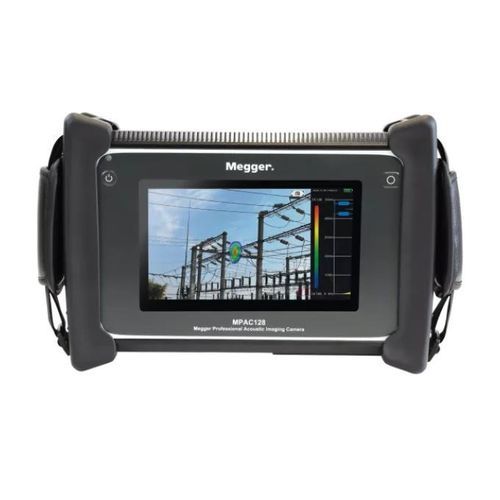

Câmera de redes de microfones MPAC128

acústicapara áreas perigosasde detecção

Sobre o produto
O imageador acústico MPAC128 da Megger visualiza fugas de gás e descargas parciais (PD) para apoiar inspeções preventivas e rápida localização de falhas. A família MPAC128 captura sinais ultrassónicos e audíveis através de um array de 128 microfones e permite deteção sem contacto até 120 m (desempenho ótimo tipicamente 10–20 m). A variante MPAC128-ATEX é certificada para Zona 2.

Capacidades principais
A série MPAC128 foi concebida para deteção de PD e fugas de gás com precisão de localização melhorada graças ao elevado número de microfones e à ampla largura de banda de deteção. Aplicações típicas incluem inspeção de linhas aéreas, plantas industriais e verificação de equipamentos em áreas potencialmente perigosas com a versão ATEX.

Destaques

• 128 microfones para melhor resolução espacial e frequencial
• Intervalo de frequência de deteção: 2 kHz a 48 kHz
• Alcance de deteção sem contacto especificado: 0,5 m a 120 m (ótimo tipicamente 10–20 m)
• MPAC128: proteção IP54; MPAC128-ATEX: certificado II 3G Ex ic IIC T5 Gc para Zona 2
• Temperatura de funcionamento: -20 °C a +50 °C

Notas de versão / firmware
Estão disponíveis atualizações de firmware para MPAC128 e MPAC128-ATEX. Lançamentos recentes incluem reconhecimento PRPD melhorado, traduções otimizadas e correções de alinhamento da interface.

Software
O software MPAC Analyst permite gerir e analisar imagens e vídeos acústicos capturados por dispositivos MPAC. Inclui visualização, análise, edição e geração de relatórios. Versão referenciada: 1.2.0.

Documentos do produto (listados na página)

• MPAC128-MPAC128ATEX_DS_EN.pdf (Ficha técnica)
• MPAC128_UG_en.pdf (Guia do utilizador)
• MPAC208-Software_UG.pdf (Guia de software)

Pontos de FAQ

• Princípio de imagem: falhas (fugas, PD) produzem som/ultrassons; o imageador mapeia e localiza a fonte.
• Distância de identificação: aproximadamente 0,5 m a 120 m consoante as condições; normalmente melhor a 10–20 m.
• Bateria: degradação típica ≈20% após ~1000 ciclos completos; bateria interna substituível por serviço autorizado.
• Calibração: recomendada de 2 em 2 anos (calibração pelo fabricante disponível); verificação em campo com MPAC-V pode estender intervalos.
• Intervalos de frequência recomendados: geral 20–40 kHz; pontos distantes/silenciosos 15–35 kHz; ambientes ruidosos 28–48 kHz.

Especificações técnicas

• Designação comercial: MPAC128 (MPAC128-ATEX para Zona 2)
• Fabricante / marca: Megger
• Aplicação: deteção e localização sem contacto de PD e fugas de gás
• Array de microfones: 128 microfones
• Frequência de deteção: 2 kHz a 48 kHz
• Alcance de deteção: 0,5 m a 120 m (ótimo 10–20 m)
• ATEX (MPAC128-ATEX): II 3G Ex ic IIC T5 Gc
• Proteção ingressos: IP54 (MPAC128)
• Temperatura de operação: -20 °C a +50 °C
• Bateria: interna recarregável; degradação ≈20% após 1000 ciclos; substituição por serviço autorizado
• Calibração: recomendada a cada 2 anos
• Firmware referenciado: 6.0.4.3
• Software MPAC Analyst: versão 1.2.0
• Limitações: não deteta fugas subterrâneas (ultrassons absorvidos pelo solo); fugas de líquidos e fugas de SF6 a muito baixa pressão podem não produzir som detetável
