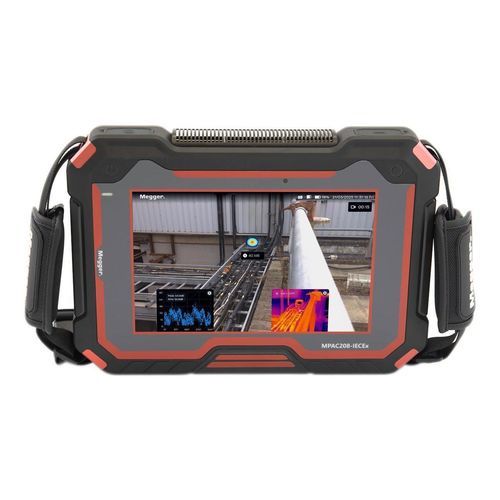

Câmera de redes de microfones MPAC208

acústicaindustrialtermográfica

Resumo do produto
O MPAC208 é uma câmara de imageamento acústico profissional para deteção rápida e precisa de fontes de som ultrassónico em ambientes industriais. Permite às equipas de manutenção localizar fugas de gás, falhas mecânicas e descargas parciais (PD) em equipamentos de alta tensão sem interromper a operação.

Elementos principais
Integra uma matriz de 208 microfones MEMS (2 kHz–100 kHz) fundida com uma câmara óptica de 13 MP e apresentada num ecrã tátil capacitivo de 8 polegadas. Sobreposições visuais em tempo real mostram as fontes acústicas sobre a imagem óptica para localização imediata.

Variantes e certificação
A variante MPAC208‑IECEx oferece a mesma funcionalidade e é certificada para atmosferas explosivas Classe 2.

Concebido para ambientes industriais reais
Alcance de deteção até 200 m para inspeções de proximidade e verificações à distância em subestações, painéis de manobra e linhas aéreas. Função Focus e supressão de ruído isolam alvos ultrassónicos em plantas ruidosas. A orientação direcional SoundScan™ ajuda a localizar fontes fora do quadro visível.

Três modos de operação

• Modo Fuga de Gás: estima taxa de fuga, distância e impacto económico para priorizar reparações.
• Modo Descarga Parcial: regista atividade PD e fornece análise PRPD para deteção e classificação precoce.
• Modo Mecânico: deteta desgaste de rolamentos, fugas de válvulas, cavitação e falhas relacionadas com vibrações através de assinaturas ultrassónicas.

Correlação térmica opcional
O módulo de imagem térmica opcional permite visualização acústica e térmica lado a lado para correlacionar assinaturas de calor com anomalias acústicas e acelerar a análise das causas.

Construída para o trabalho de campo
Portátil e leve (~1,4 kg). Classificação ambiental IP54. Baterias inteligentes intercambiáveis fornecem até 10 horas de operação (2 × 5 h incluídas). Projetada para utilities, plantas de processo, renováveis e manufatura para suportar manutenção preditiva e eficiência energética.

Verificação da câmara
O acessório opcional MPAC‑V executa verificações automáticas em campo da resposta em frequência, SPL e alinhamento visual dos microfones para verificar parâmetros operacionais entre calibrações.

Funcionalidades adicionais
Supressão de ruído, modo Focus, orientação SoundScan™, quantificação integrada de fugas (SPL, volumétrica e valor monetário), visualização PRPD e contagem PD para avaliação de severidade.

Especificações técnicas

• Marca: Megger
• Modelo: MPAC208 (variante MPAC208‑IECEx disponível)
• Matriz de microfones: 208 microfones MEMS
• Faixa de sensibilidade acústica: 2 kHz – 100 kHz
• Câmara óptica: 13 MP
• Interface: ecrã tátil capacitivo de 8 polegadas
• Alcance de deteção: até 200 m
• Modos de operação: Vazamento de gás, Descarga parcial (PRPD), Mecânico
• Opcional: módulo térmico para correlação acústico‑térmica
• Acessório de verificação: MPAC‑V (resposta em frequência, SPL, calibração visual)
• Peso: aprox. 1,4 kg
• Classificação ambiental: IP54
• Alimentação: baterias inteligentes intercambiáveis; até 10 horas (2 × 5 h incluídas)
• Funções de campo: Focus, supressão de ruído, SoundScan™, quantificação de fugas (SPL, volumetria, valor monetário)
