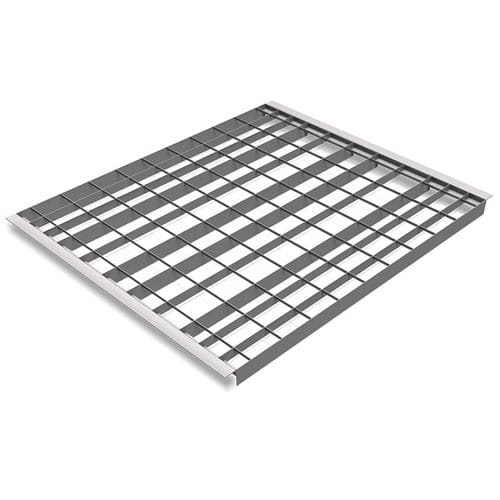

Grade de piso em aço galvanizado

para prateleira

Informações sobre o produto
MEISER Modul é um sistema modular de grelha para prateleiras, projetado para Euro‑pallets e semi‑pallets. Variando a altura das barras portantes conforme as zonas de carga previstas, economiza‑se material onde a carga é baixa e reforça‑se onde a carga é maior, resultando numa grelha leve e adaptada aos casos de carga definidos.

Aplicações
Os módulos são otimizados para Euro‑pallets e semi‑pallets colocados longitudinal ou transversalmente. São adequados para cargas uniformemente distribuídas e casos de carga definidos em estantes industriais e são compatíveis com sistemas de sprinklers.

Vantagens do MEISER Modul

• Perfil em Z inserido que permite instalação em nível ou quase em nível (altura de sobreposição máx. 2 mm)
• Seleção fácil da categoria de carga (ver tabela)
• Comprimentos modulares padrão para a maioria das prateleiras (ex.: 1800 mm = 2 partes, 2700 mm = 3 partes, 3600 mm = 4 partes)
• Entrega rápida para produtos padrão (pequenas quantidades em 48 h; grandes quantidades sob pedido)
• Apto para sistemas sprinkler (seção aberta > 90 %)
• Baixa deflexão sob carga (< L/200) — conforme DIN EN 15635
• Projeto leve e custo‑eficiente
• Cálculo simples da carga máxima por prateleira

Dados técnicos
A MEISER fabrica três tipos de grelha, cada um disponível em seis categorias de carga. A face horizontal do perfil em Z é 40 mm para todos os tipos.

Tabela (cabeçalho e linhas)
Carga (kg/grade) | Distância livre / Profundidade do vão (mm) | Largura da grade (mm) | Altura da grade (mm) | Espessura do material (mm) | mesh BB (mm) | mesh CB (mm)
1250 | 900 (895) | 890 | 60 | 1,7 | 66(99) | 66
1250 | 950 (945) | 890 | 60 | 1,7 | 66(99) | 66
1250 | 1000 (995) | 890 | 60 | 1,7 | 66(99) | 66
1000 | 900 (895) | 890 | 60 | 1,5 | 66(99) | 66
1000 | 950 (945) | 890 | 60 | 1,5 | 66(99) | 66
1000 | 1000 (995) | 890 | 60 | 1,5 | 66(99) | 66
800 | 900 (895) | 890 | 55 | 1,5 | 66(99) | 99
800 | 950 (945) | 890 | 55 | 1,5 | 66(99) | 99
800 | 1000 (995) | 890 | 55 | 1,5 | 66(99) | 99
500 | 900 (895) | 890 | 50 | 1,5 | 66(99) | 99
500 | 950 (945) | 890 | 50 | 1,5 | 66(99) | 99
500 | 1000 (995) | 890 | 50 | 1,5 | 66(99) | 99

Exemplo de aplicação
Exemplo com 3 grelhas MEISER Modul, 995 x 890 mm, galvanizadas, cada uma com carga máxima de 1.000 kg. Possibilidades de armazenar Euro‑pallets e semi‑pallets (posicionamento longitudinal, transversal ou misto).

Características / Especificações técnicas

• Produto: grelha de prateleira MEISER Modul, otimizada para Euro‑pallets e semi‑pallets
• Tipos de grelha: 3 tipos, cada um em 6 categorias de carga
• Face horizontal do perfil em Z: 40 mm (todos os tipos)
• Altura de sobreposição (perfil Z): máx. 2 mm
• Apto para sistemas sprinkler: seção aberta > 90%
• Deflexão admissível: < L/200 (DIN EN 15635)
• Comprimentos modulares típicos suportados: ex. 1800 mm (2 partes), 2700 mm (3 partes), 3600 mm (4 partes)
• Categorias de carga e dimensões/espessuras: ver tabela
• Vantagens: baixo peso, custo reduzido, cálculo simples da carga máxima
