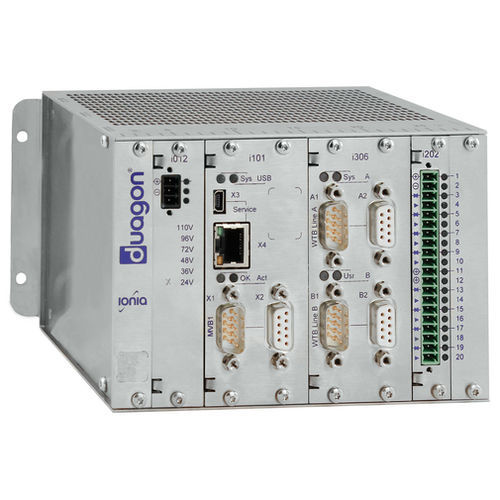

Gateway de comunicação D521

EthernetIPescravo

O D521 é um Gateway WTB para MVB em conformidade com a norma IEC 61375 e o folheto UIC 556. O gateway é construído com duas unidades de fixação de meio WTB. As interfaces das linhas A e B são isoladas galvanicamente, permitindo a redundância de cabos, e utilizam conectores padrão do tipo SUB-D de 9 pólos. Para evitar a oxidação dos contactos, a porta de ligação WTB dispõe de um mecanismo de fritura integrado opcional. O controlador WTB integrado, realizado em FPGA com IP duagon, pode ser configurado para atuar como um mestre forte ou fraco ou como um escravo. O gateway é fornecido com uma aplicação de servidor de mapeamento em conformidade com a norma UIC 556 integrada, que trata da comunicação de dados de mensagens e da organização de dados de processos entre o WTB e a rede consistente MVB. Opcionalmente, pode ser encomendada uma transmissão segura de dados. É fornecida uma cadeia completa de ferramentas de configuração e integração, incluindo uma ferramenta de configuração, para configurar facilmente a aplicação e permitir que a porta de ligação seja perfeitamente integrada em qualquer arquitetura de rede. o controlador MVB próprio da duagon é implementado em FPGA e suporta a totalidade das 4096 portas de dados de processo. A interface de rede da composição do comboio está em conformidade com a norma TCN IEC 61375 até à classe 4. O D521 oferece 8 entradas digitais e 8 canais combinados de entrada/saída. Os canais I/O são utilizados pela aplicação para implementar a monitorização da tensão da bateria, a comutação de redundância e um sinal de "despertar". O gateway WTB é ligado diretamente à bateria do comboio e suporta todos os tipos de tensão de 24 a 110 Vdc. Além disso, dispõe de um modo de poupança de energia integrado. As interfaces de serviço acessíveis via Ethernet permitem um acesso rápido às informações de diagnóstico e a todos os dados registados.
