Gateway de comunicação D504

EthernetCANCANopen

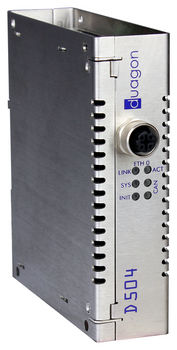

O D504 é um gateway Ethernet-para-CAN fácil de configurar. Ele fornece até duas interfaces CAN (CAN0 / CAN1), bem como até duas interfaces Ethernet 10/100 Mb/s (ETH0 / ETH1). Os conectores Ethernet estão em conformidade com a norma IEC 61076-2-101 (código D; fêmea). As interfaces Ethernet estão em conformidade com a norma IEEE 802.3, suportando 10BASE-T ou 100BASE-TX, modo full duplex, auto-negociação e MDI-X automático. Além disso, a lógica interna suporta a norma "Ethernet em veículos de tração" IEC 61375-3-4. A segunda interface Ethernet opcional ETH1 destina-se a ser utilizada como linha redundante ou como um canal separado para fins de diagnóstico e manutenção remotos. As interfaces CAN suportam vários protocolos, incluindo CANpie, CANopen (slave e master) e J1939. Opcionalmente, pode ser selecionada uma terminação de 120 Ω ou 150 Ω. os gateways da duagon estão disponíveis em duas variantes - como plataforma para construir uma aplicação específica do cliente ou como gateway com uma aplicação de gateway configurável padrão. A variante de plataforma é acompanhada por uma biblioteca de desenvolvimento que permite a conceção rápida e eficiente de aplicações específicas do cliente. A gateway está integrada numa caixa de aço inoxidável que pode ser montada numa calha DIN ou com parafusos M4. O dispositivo pode ser alimentado diretamente pela bateria do veículo ou por Power over Ethernet (PoE). O D504 foi concebido para o ambiente de tração agressivo e está em conformidade com as normas EN 50155, EN 50121 e IEC 61373 em geral, mas particularmente por: -faixa de temperatura ambiente de 40 °C a +70 °C Classe de alimentação de tensão de interrupção S2 Revestimento contra humidade Maior robustez EMI e vibração CARACTERÍSTICAS Pilha de comunicação Ethernet proprietária de alto desempenho;
