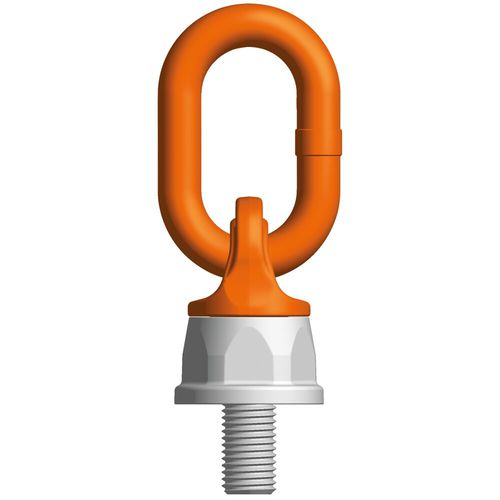

Anel de elevação giratório a 360° PLDW

de roscarem aço inoxidávelde olhal orientável

Ponto de elevação giratório com rolamento de esferas 360° sob carga. Olhal de elevação de alta resistência móvel a 180°. Os parafusos especiais são 100% testados contra fissuras e protegidos contra a corrosão. A tabela com as capacidades de carga em função do método de elevação, como o equipamento de elevação, o número de pernas e o ângulo de inclinação, faz parte do manual do utilizador e é embalada juntamente com cada ponto de elevação. Utilização admissível Capacidade de carga de acordo com o certificado de inspeção, respetivamente, tabela de WLL nas direcções de tração mencionadas (ver figura 1). Utilização não permitida Ao escolher a montagem, certifique-se de que não pode ocorrer uma carga incorrecta, por exemplo, se A direção de tração estiver obstruída A direção de tração não estiver na área prevista (ver figura 2) O anel de carga encosta-se às arestas ou à carga Para calcular o comprimento de rosca necessário (L): L = H + S + K + X H = Altura do material S = Espessura da anilha K = Altura da porca (dependendo do tamanho da rosca do parafuso) X = Comprimento excedente do parafuso (passo duplo do parafuso) L max. = n max. Material: Liga de aço Marcação: De acordo com a norma, marcação CE, WLL, tamanho da rosca e um número de série individual. Norma: EN 1677-1 exceto grau/WLL Nota: Também disponível em comprimento especial (SL) e comprimento máximo (MAXL). Fator de segurança: 4:1
