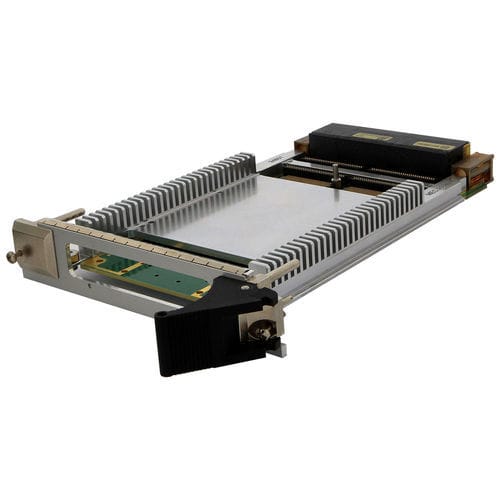

Placa de suporte PMC VME 3U CB3P-6231

A CB3P-6231 é uma placa de suporte PMC/XMC de comutação PCIe® OpenVPX™ 3U (VITA 46.9) para utilização com o subsistema ROCK-2 da Mercury. O suporte CB3P-6231 oferece capacidade de comutação de pista PCIe Gen1/Gen2/Gen3 entre conectores PMC ou XMC e o backplane. Projetado com as tecnologias BuiltSAFE™, o CB3P-6231 está disponível em configurações comerciais refrigeradas a ar e robustas refrigeradas por condução para atender aos requisitos de aplicações de laboratório e de campo. Menor risco de avaria e poupança de recursos Os módulos aviónicos 3U comprovados da Mercury aceleram as aplicações críticas de segurança, como a visão artificial de IA e a realidade aumentada, aceleram o processo de certificação, poupam recursos da aeronave e aceleram o tempo de comercialização do subsistema. Características principais 1x local XMC e 1x local PMC 1x switch PCIe, 32 vias Porta PCIe upstream configurável Embalagem comercial arrefecida por ar e arrefecida por condução robusta Robusto, consumo de energia de 7W Artefactos DO-254 e DO-178 Serviços e suporte de certificação de segurança Especificações Entrada/Saída Acesso a E/S XMC-J6 para VPX-P2 em conformidade com a norma 46.9 P2w1-X24s+X8d+X12d Acesso a todas as E/S I PMC-J4 para VPX-P2 em conformidade com VITA 46.9 P2w1-P64s Comutador/Pontes 1x switch PCIe Gen1/Gen2/Gen3, 32 vias 1x ponte PCIe x4 para PCI/PCI-X Ligações/conexões de alta velocidade 4x PCIe x4 no conector OpenVPX (B2) 1x PCIx4 no XMC-J5 1x PCIe x4 na ponte PCIe para PCI (para PMC) Locais (1) 1x local XMC 1x local PMC
