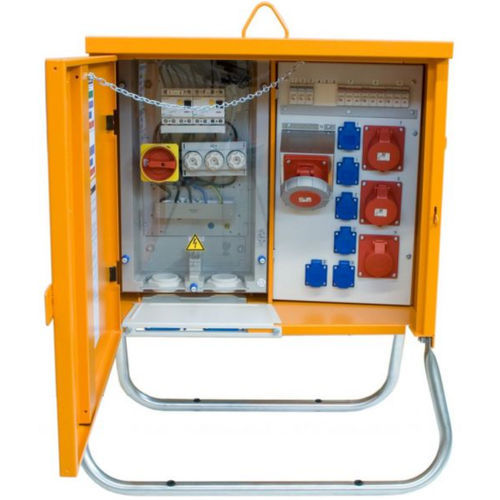

Painel elétrico de distribuição M-VEV 125/0011-1/K/X

de embutirpara instalação na parederesistente às intempéries

Estes armários de distribuição são utilizados para distribuir a energia aos distribuidores a jusante e para fornecer energia aos consumidores através de ligações terminais ou conectores. São ligados a jusante dos armários de ligação ou dos distribuidores de grupo/principais. A carga ligada varia entre 24 e 277 kVA; tomadas de corrente até 125 A e/ou tomadas terminais, com isolamento de proteção até aos RCD, inclusive. Caixa robusta em chapa de aço galvanizado com revestimento em pó resistente às intempéries em RAL 2000 (amarelo-laranja), grau de proteção IP44 (painel frontal: IP21); olhais de guindaste giratórios e pegas ergonómicas; com suporte de parede (apenas para tipos de distribuidores com um peso até cerca de 70 kg). Todas as instalações, incluindo os RCDs, estão isoladas com proteção. Estrutura galvanizada com mangas de plástico ou olhais galvanizados para cavilhas de terra para fixar o equipamento ao solo. Como ponto de alimentação especial, de acordo com a norma DIN VDE 0100 Parte 704, para a ligação de gruas de construção (RCDs com I∆n ≤ 0,5 A) ou grandes consumidores para a construção de túneis (RCDs com I∆n ≤ 0,03 A). São normalmente ligados a jusante de um armário de ligação ou de um armário de distribuição de grupo/principal.
