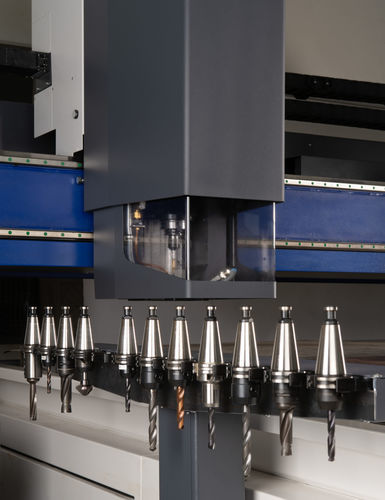

Unidade de furação pneumática GD40

eletromecânicaelétricapara rosqueamento interno

Visão geral
Projetada para a fabricação de aço estrutural em ambientes compatíveis com AISC, a Unidade de Furação GD40 é uma unidade compacta concebida para montagem no pórtico Element 500. O perfil estreito e a capacidade multiprocessos permitem a perfuração, roscagem, escareamento, furação de assentamento, corte (plasma ou oxicorte) e marcação numa única configuração, reduzindo a manipulação de chapas e a ocupação de espaço.

Recursos e benefícios

• Reduz ou elimina operações secundárias ao combinar vários processos de usinagem numa única configuração.
• Eixo Suhner com cone CAT 40; diâmetro máximo de perfuração 1-9/16" (40 mm) em aço macio dependendo da variante.
• Capacidades de roscagem, escareamento e furação de assentamento para preparação completa de furos.
• Barras de retenção pneumáticas para trocas de ferramenta rápidas e totalmente automatizadas; trocador/armazenamento de ferramentas estacionário opcional (capacidade para 12 ferramentas) com armazenamento expansível e opções de montagem flexíveis.
• Mordente de fixação controlado por servo que detecta a superfície de trabalho e aplica força descendente para estabilizar o material durante o processamento.
• Soplo de ar integrado para remoção de cavacos da área de processamento.
• Motor dedicado no eixo Y fornece posicionamento absoluto do carro de perfuração e estacionamento automático fora da área de corte quando ocioso.
• Sistema de travamento do carro no eixo Y garante o carro durante as operações de perfuração.
• Medição automática de ferramentas economiza tempo e aumenta a precisão de profundidade, eliminando erros de medição manuais.
• Sistema de lubrificação MQL fornece lubrificação através da ferramenta de perfuração e/ou via bico externo.

Controles de processo
O controlador Global Connect de 64 bits com Windows 11 oferece uma interface touchscreen de 18,5" e configuração intuitiva para ferramentas de perfuração. A funcionalidade CAD/CAM integrada OmniWin simplifica a programação, o planeamento e a formação de operadores.

Utilizado em
Element 500

Especificações técnicas

• Modelo: Unidade de Furação GD40
• Eixo: Eixo Suhner com cone CAT 40
• Diâmetro máximo de perfuração: 1-9/16" (40 mm) em aço macio (dependente da variante)
• Processos: Perfuração, roscagem, escareamento, furação de assentamento, corte (plasma ou oxicorte), marcação
• Troca de ferramenta: Barra de retenção pneumática; trocador/armazenamento de ferramentas estacionário opcional (capacidade 12 ferramentas); armazenamento expansível
• Fixação: Mordente de fixação servo-controlado; sistema de travamento do carro no eixo Y
• Posicionamento: Motor dedicado no eixo Y com posicionamento absoluto e estacionamento automático
• Remoção de cavacos: Soplo de ar integrado
• Medição de ferramenta: Medição automática de ferramentas
• Lubrificação: Sistema de lubrificação MQL
• Controlo: Controlador 64 bits Global Connect com Windows 11; ecrã tátil 18,5"; integração CAD/CAM OmniWin
• Integração: Projetado para montagem no pórtico Element 500
