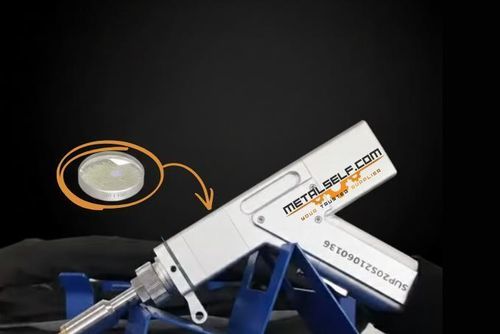

Lente dupla

em sílica fundidaNIRde infravermelho próximo

Descrição
Maximize o desempenho da sua unidade de soldagem a laser portátil com lentes de focalização de alto nível, projetadas para suportar altas densidades de energia e fornecer um ponto focal ultra-preciso para soldas profundas, limpas e estruturalmente consistentes.

Principais características técnicas

• Alta transmitância: >99,76 % — transparência muito elevada para minimizar a perda de energia e reduzir o sobreaquecimento da ótica.
• Revestimento AR em ambas as faces: tratamento em ambos os lados para reduzir perdas por reflexão e proteger a lente do calor de retorno.
• Otimização de comprimento de onda: projetada para 1064 nm (compatível com 900–1100 nm), ideal para lasers de fibra.
• Precisão do ponto focal: concentra o feixe num ponto extremamente reduzido, garantindo alta concentração de calor na área de fusão.

Por que escolher esta lente?

• Qualidade de solda consistente: intervalo de focalização preciso para estabilidade do banho de fusão em diferentes espessuras sem perda de desempenho.
• Vida útil prolongada: alta resistência a choques térmicos e limiar de dano elevado que reduzem a frequência de substituição e o tempo de paragem.
• Compatibilidade ampla: desenvolvida para cabeças de soldagem comuns como SUP 20S/T, 21T, 23S/T e SW150.

Especificações de utilização

• Aplicação: pistolas de soldagem a laser portáteis/manuais.
• Função: convergência do feixe laser colimado para o ponto de trabalho.
• Material: substrato em sílica fundida para mínima distorção térmica.

POTÊNCIAS FOCAIS (tabela)
Modelo de lente | Spot laser | Profundidade de foco | Tolerância do operador | Aplicação principal
F150 | Muito pequeno | Baixa | Requer precisão | Chapas finas, alta velocidade
F200 | Médio | Média | Boa | Padrão, espessuras até 5 mm
F400 | Grande | Alta | Muito boa | Folgas largas, peças irregulares
F600/800 | Muito grande | Muito alta | Máxima | Limpeza a laser, grandes áreas

ELEMENTOS DAS PISTOLAS DE SOLDAGEM (tabela)
Nome | Função
Bocal de cobre | Conduz o feixe laser e o gás protetor até o ponto de solda.
Tubo graduado / Anel de ajuste | Permite ajustar a posição focal com precisão milimétrica.
Lente protetora | Protege as lentes internas de respingos e poeira.
Lente de focalização | Concentra o feixe laser num ponto extremamente pequeno e potente.
Lente refletora / Galvo | Direciona o feixe; em modelos 'sway' serve para criar movimento oscilante.
Motor (Wobble) | Gere o movimento de oscilação do feixe para soldas mais largas.
Lente de colimação | Torna paralelos os raios divergentes provenientes da fibra óptica.
Botão de ativação / Gatilho | Comanda a emissão do laser (normalmente com segurança por contato).
Suporte de alimentação de fio | Suporte mecânico para inserção automática do fio de aporte.
Circuitos de água / Conduta de gás | Arrefecem a tocha (água) e protegem o banho de fusão (gás).
Manga de proteção | Ponto de entrada e proteção para o conector da fibra óptica.

Características / Especificações técnicas

• Tipo: lente de focalização para pistolas de soldagem a laser portáteis
• Material: sílica fundida (Fused Silica)
• Espectro de otimização: 1064 nm (compatível 900–1100 nm)
• Transmitância: >99,76 %
• Revestimento: AR dupla face
• Variantes focais disponíveis: F150, F200, F400, F600, F800
• Compatibilidade: SUP 20S/T, SUP 21T, SUP 23S/T, SW150
• Embalagem: embalagens de 5 unidades
• Conselho técnico: manter a janela de proteção limpa e livre de poeira ou respingos para prolongar a vida útil (uma lente limpa pode aumentar a durabilidade em até 40 %).
