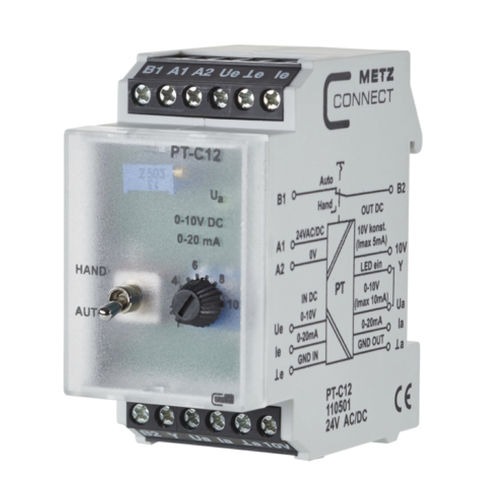

Conversor de sinal analógico PT-C12 24 V

O isolador de potencial / conversor de sinal é utilizado para isolar sinais analógicos na gama de 0 a 10 V DC e 0 a 20 mA DC ou para uma conversão de sinal de 0 a 10 V DC para 0 a 20 mA DC ou 0 a 20 mA DC para 0 a 10 V DC. Os sinais de entrada e de saída, bem como a tensão de alimentação, estão isolados eletricamente uns dos outros. Pode ser ligado ao dispositivo um sinal de entrada de 0 a 10 V ou 0 a 20 mA. Função de isolamento elétrico: Com o PT-C12, o sinal de entrada de 0 a 10 V é ajustado proporcionalmente ao sinal de saída de 0 a 10 V. O PTi-C12 ajusta o sinal de entrada de 0 a 20 mA proporcionalmente ao sinal de saída de 0 a 20 mA. Função Conversão de sinal com separação de potencial: Com uma conversão de sinal de 0 a 10 V para 0 a 20 mA, ou de 0 a 20 mA para 0 a 10 V, o sinal de saída assim convertido pode ser reajustado através de um trimmer de fuso integrado. Além disso, está também integrada uma opção de funcionamento manual de emergência com um interrutor MANUAL AUTO com contacto de retorno. O sinal de saída de 0 a 10 V ou 0 a 20 mA pode ser ajustado através do potenciómetro frontal quando o interrutor está na posição MANUAL. Está disponível uma tensão de saída constante de max. 10 V DC e 5 mA está disponível no terminal de 10 V. A entrada Y é utilizada para o ecrã LED da tensão de saída Ua. A luminosidade do LED depende do nível do sinal de saída (ponte entre Ua e Y). Em alternativa, pode ser ligado um sinal externo à entrada Y para o ecrã LED de 0 a 10 V CC. ・Conexão com blocos de terminais tipo parafuso
