Conjunto de acessórios Zubehör

Visão geral
Acessórios para grampeadores pneumáticos, incluindo sistemas de braço articulado, equilibradores e mangueira espiral para ar comprimido. Projetados para fornecer alimentação de ar constante e manuseio ergonômico das ferramentas pneumáticas em estações de montagem e embalagem.

Âmbito de aplicação
Grampeadores pneumáticos e alicates grampeadores devem ser suspensos acima da estação de embalagem ou montagem. O sistema de braço articulado fornece ar comprimido e mantém a ferramenta dentro de uma área de trabalho semicircular, mantendo o grampeador ao alcance e melhorando a ergonomia do operador. A montagem em parede utiliza fixação em dois ângulos; a montagem em mesa utiliza fixação em um ângulo no posto de trabalho.

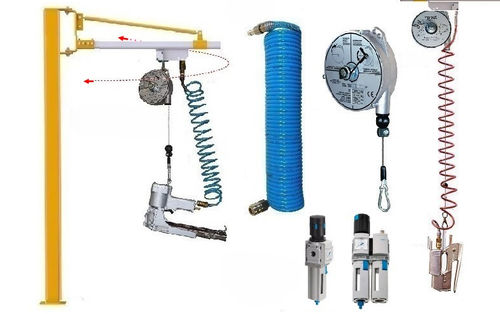

Acessórios disponíveis

• Mangueira espiral para ar comprimido (DS 75)
• Equilibrador / compensador de peso (B 2/4, B 6/8)
• Sistema de braço articulado para montagem em parede (SCHWENK 20 W, SCHWENK 30 W)
• Sistema de braço articulado para montagem em mesa/coluna (SCHWENK 10 T, SCHWENK 20 T)
• Unidade de manutenção: filtro-regulador-lubrificador (W/EINHEIT)

Descrição técnica

• DS 75: mangueira espiral para ar comprimido, comprimento estendido até 7,5 m.
• B 2/4: equilibrador (compensador de peso) com cabo de 2,0 m, ajustável para ferramentas de 2–4 kg; compatível com Plier 130/1916 P, 130/1916 PU + PUX; Blind Stapler TOP SP P; MEROLOCK 3; MEPA 18 + 22 P; MERO 18 + 22 P.
• B 6/8: equilibrador com cabo de 2,5 m, ajustável para ferramentas de 6–8 kg; adequado para JUMBO M 28, 32, 38.
• Sistema de braço articulado para parede: SCHWENK 20 W (2,0 m), SCHWENK 30 W (3,0 m).
• Sistema de braço articulado para mesa/coluna: SCHWENK 10 T (braço 1,0 m, altura 1800 mm), SCHWENK 20 T (braço 2,0 m, altura 1800 mm).
• W/EINHEIT: unidade de manutenção (filtro-regulador-lubrificador).
• Outras execuções e versões personalizadas disponíveis mediante solicitação.

Notas (dados técnicos)
Versão: pneumática
Consumo de ar por grampeamento a 6 bar: consultar documentação da grampeadora
Peso: - kg

Características / especificações técnicas

• Tipo de produto: acessórios para grampeadores pneumáticos (braço articulado, equilibrador, mangueira espiral)
• Versão: pneumática
• DS 75: mangueira espiral, comprimento estendido até 7,5 m
• B 2/4: equilibrador 2,0 m, para 2–4 kg
• B 6/8: equilibrador 2,5 m, para 6–8 kg
• SCHWENK 10 T: braço articulado para mesa/coluna, braço 1,0 m, altura 1800 mm
• SCHWENK 20 T: braço articulado para mesa/coluna, braço 2,0 m, altura 1800 mm
• SCHWENK 20 W: braço articulado para parede, braço 2,0 m
• SCHWENK 30 W: braço articulado para parede, braço 3,0 m
• Equipamentos compatíveis: Plier 130/1916 P, 130/1916 PU + PUX; Blind Stapler TOP SP P; MEROLOCK 3; MEPA 18 + 22 P; MERO 18 + 22 P; JUMBO M 28/32/38
• Acessório: unidade de manutenção (filtro-regulador-lubrificador)
• Fornecimento de ar: opção de alimentação de ar constante via sistema de braço articulado
