Sistema de gestão de energia ativo PxtMX

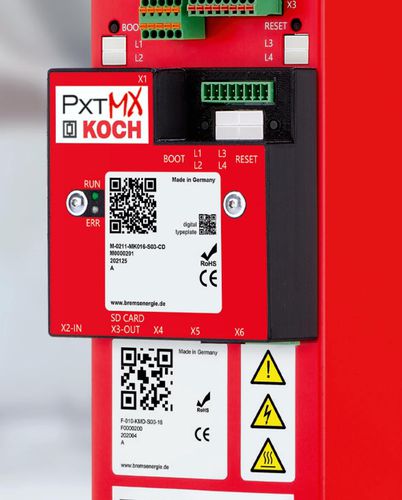

O PxtMX é uma placa adaptadora modular expansível, que está localizada na sua própria caixa e pode ser facilmente ligada a uma caixa de dispositivo Pxt. Para além das funções básicas ligadas ao hardware, por exemplo, a interface de E/S digital, o módulo tem uma função de nível superior cujo objetivo e finalidade é ligar os dispositivos de gestão modular de energia ativa que trabalham em conjunto como um grupo, para simplificar a comunicação e adaptá-los aos requisitos da aplicação de forma orientada. O PxtMX cria assim uma imagem do sistema e assume automaticamente o manuseamento e o pré-controlo dos dispositivos Pxt individuais ligados. Isto torna o endereçamento dos dispositivos no complexo muito simples, uma vez que não é necessário contactar cada dispositivo PxtFX ou PxtRX individualmente. O PxtMX actua como um gateway do sistema e liga um PLC através de fieldbus ao K-bus interno do sistema Pxt. A caraterística central do PxtMX é a redução de picos de carga através do Plug&Play. Em conjunto com um dispositivo ativo de gestão de energia, o módulo permite reduzir o consumo de corrente da rede em aplicações cíclicas quase até ao nível da corrente média efectiva necessária, sem qualquer outra intervenção. Assim, o sistema global baseia-se diretamente na corrente variável e o módulo é controlado em função de um valor de corrente eficaz entre a rede de alimentação e a ligação CC do acionamento. A base para determinar o valor da corrente efectiva é novamente a medição da corrente de entrada da rede do sistema de acionamento.
