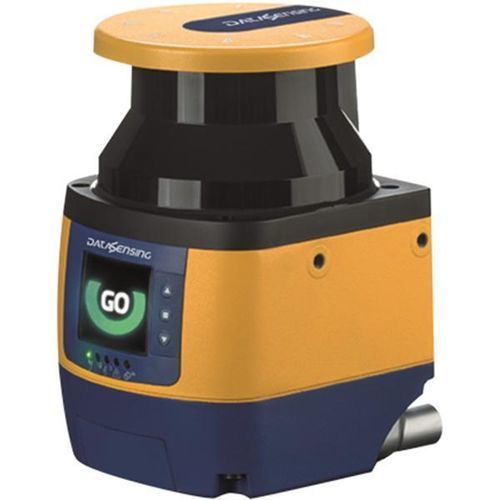

Cabeça de digitalização a laser 2D SLS10

de alta precisãode alta performance

Visão geral

• Quase 240 m2 monitorizados com segurança, com 10 m sobre 275°
• Dimensões (l,p,a): 102 , 112,5, 152 mm
• Programação fácil com interface gráfica intuitiva e universal
• Filtragem avançada de poeira
• Conexão E/S com cabos padrão M12
• Até 3 zonas de segurança simultâneas
• 2 zonas de aviso até 40 m
• Até 70 conjuntos de zonas
• Capacidade de deteção selecionável: 30/40/50/60/70/120 mm
• Muting dinâmico parcial
• Suportes metálicos que permitem orientação completa e substituição rápida
• Protocolo avançado de dados de medição
• Ecrã gráfico a cores para monitorização e diagnóstico
• Medição de velocidade e posição com entrada de encoders

Características e desempenho
Resolução angular: 0,1° .. 0,059°
Alcance de segurança (mín): 0,05 m
Alcance de segurança (máx) [capacidade de deteção]: = 10 m
Alcance de aviso (máx): 40 m
Remissão do alvo detectável: 1,8% … 1000%
Nº de zonas de segurança simultâneas (máx): 3
Nº de zonas de aviso simultâneas (máx): 2
Nº de conjuntos de zonas (máx): 20 (com conector M12-17 polos); 70 (com conectores M12-17 polos + M12-8 polos)
Nº de conjuntos de pontos de referência (máx): 70
Tempo de resposta máx.: Min 62 ms @5,5 m; 84 ms @9 m; 103 ms @10 m programável
Zona de tolerância: 100 mm
Suplemento para retro-refletores no plano de varrimento à frente de uma zona de segurança: 200 mm

Parâmetros de segurança
Tipo: 3 (EN ISO 13849-1)
SIL: 2 (IEC 61508)
Cat.: 3 (EN ISO 13849-1)
PL: d (EN ISO 13849-1)
TM (Mission Time): 20 anos (EN ISO 13849-1)

Saídas
Entrada de alta velocidade: 4
Número máx. de entradas configuráveis: 12 (4 alta frequência para encoders)
Número máx. E/S configuráveis: 4
Número máx. de saídas configuráveis: 2

Dados elétricos
Alimentação: 16,8 V <= Vdc <= 28,8 V
Consumo: 8 W @24 V, dispositivo único, sem carga
Classe de proteção: III (EN/IEC 61140)

Dados mecânicos
Dimensões: 102 x 113 x 152 mm
Material: Metal - Alumínio / PMMA
Material da caixa: Alumínio pintado / PC
Material da janela ótica: PMMA

Comunicação
Interfaces de rede: Ethernet 10/100 Mbit/s

HMI/UI
Interfaces de configuração e monitorização: DL Sentinel 5.0 (com Optima Tune Technology)
Indicadores LED: OSSD / Warning / Interlock

Dados ambientais
Humidade: 15 ... 95 %
Enclosure: IP 65 (EN 60529)
Temperatura de funcionamento: -10 ... 50 °C
Temperatura de armazenamento: -20 ... 70 °C
Resistência a vibrações: De acordo com IEC 61496-1 (4.3.3.1;4.3.3.2;5.4.4.1) Classe 3M7 (Uso estacionário) Classe 5M1 (Instalação em veículo terrestre)
Resistência a choques: De acordo com IEC 61496-1 (4.3.3.1;4.3.3.3;5.4.4.2) IEC 61496-3 (5.4.4); IEC 60068-2-75 Classe 3M7 (Uso estacionário) Classe 5M1 (Instalação em veículo terrestre)

Dados óticos
Comprimento de onda do laser: 905 nm
Mono/Cor: 3 ns
Classe do laser/Laserklass: CLASS 1 (EN 60825-1:2014)

Funções
Alarme genérico: disponível
Alarme de janela limpa: disponível
Ativação de muting: disponível
Muting: disponível
Override: disponível
Filtragem de poeira: disponível
EDM (External Device Monitoring): disponível
Muting parcial: disponível
Pré-alarme (aviso): disponível
Protocolo avançado de transferência de dados: disponível
Reset (ciclo de reinício): disponível
Reinício manual/automático: disponível
Desligamento (mute): disponível
Entrada de encoder: disponível
Trigger externo de arranque: disponível
Gestão de encoder para troca de conjuntos de zonas (velocidade e posicional): disponível

Especificações técnicas

• Nome do produto: Enhanced Laser Sentinel SLS10
• Modelo / denominação comercial: SLS-M10-E-1708-E
• Código do produto mostrado na página: 958000035
• Área monitorizada: quase 240 m2 (10 m sobre 275°)
• Capacidade de deteção selecionável: 30/40/50/60/70/120 mm
• Zonas de segurança: até 3 simultâneas
• Zonas de aviso: até 2 (até 40 m)
• Conjuntos de zonas: até 70 (com conectores especificados)
• Resolução angular: 0,1° .. 0,059°
• Tempo de resposta (programável): de 62 ms até 103 ms dependendo da distância
• Alimentação: 16.8 - 28.8 Vdc; consumo 8 W @24 V (sem carga)
• Proteção / Caixa: IP65
• Intervalo de temperatura de funcionamento: -10 a 50 °C
• Materiais: Metal - Alumínio / PMMA; caixa alumínio pintado / PC; janela ótica PMMA
• Rede: Ethernet 10/100 Mbit/s
• HMI: GUI DL Sentinel 5.0 com visor gráfico a cores
• Certificações de segurança indicadas na página: UL, TUV, CE, UKCA
