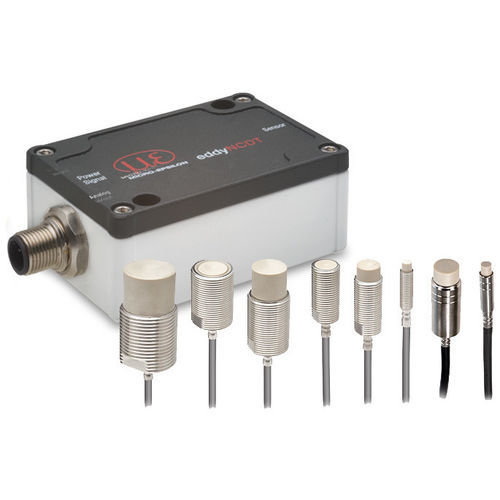

Sensor de deslocamento linear eddyNCDT 3020

sem contatoindutivopor correntes de Focault

O sistema de medição indutivo eddyNCDT 3020 (correntes de Foucault) é compacto e poderoso para medições rápidas e precisas de deslocamentos, distâncias e posições em aplicações industriais. Flexível em termos de conectividade e fácil de configurar, pode ser usado para inúmeras tarefas de medição na indústria e na construção de máquinas. Este sistema de sensores é projetado para aplicações em série e OEM e fornece resultados de medição precisos e estáveis mesmo em condições extremas, até uma temperatura ambiente máxima de 200 °C. O controlador robusto pode ser combinado com uma ampla variedade de sensores e é adaptado de fábrica para materiais ferromagnéticos ou não ferromagnéticos. Robusto e preciso: para aplicações industriais em série a altas temperaturas. - Ideal para uso em altas temperaturas: controlador até 105 °C / sensor até 200 °C - Medições de distância precisas com alta resolução até 40 nm - Para medições rápidas: taxa de medição de 80 kSa/s até uma resposta de frequência de 5 kHz - Design robusto e compacto com IP67 - Interface RS485, saída analógica escalável (corrente) e saída de comutação - Conexão a barramento de campo via módulo de interface - Configuração fácil através do software sensorTOOL - Compatível com numerosos sensores que oferecem faixas de medição de 1 ... 80 mm Faixa de aplicação de temperatura extremamente alta do controlador até 105 °C O robusto DT3020 também pode ser instalado muito próximo ao sensor em ambientes quentes, por exemplo, em aplicações de soldagem, em processos de laminação de aço ou em sistemas de fundição sob pressão. Isso reduz o comprimento do cabo entre o sensor e o controlador, minimizando as influências da temperatura no cabo e aumentando a precisão. O sinal de medição permanece estável e pode ser transmitido digitalmente ou através de uma saída de corrente a longas distâncias. Melhor compensação de temperatura do mundo O eddyNCDT 3020 compensa as flutuações de temperatura nas proximidades do controlador entre +10 e +105 °C, minimizando a influência no resultado da medição. As temperaturas no e ao redor do sensor são compensadas até +180 °C. Isso proporciona uma precisão extremamente alta até a faixa nanométrica com excelente estabilidade de sinal. Configurável e fácil de integrar O eddyNCDT 3020 pode ser integrado através de interfaces digitais e analógicas, bem como através de barramentos de campo comuns. O sensorTOOL gratuito está disponível para uma configuração conveniente. Entre outras coisas, este software pode ser usado para escalar a saída analógica, armazenar valores limite individuais para monitoramento de condições, ativar funções de média para suavização de sinais ou realizar uma linearização de 3 pontos para otimizar a precisão da medição. Sensores de correntes de Foucault: a solução para ambientes exigentes Os sensores de correntes de Foucault têm uma habilidade especial: são extremamente robustos e medem com grande precisão mesmo nas condições mais difíceis. Os sensores de correntes de Foucault são particularmente vantajosos em aplicações com alta pressão, sujeira, óleo, altas temperaturas ou campos magnéticos. Características técnicas / especificações: - Faixa de temperatura do controlador: até 105 °C - Faixa de temperatura do sensor: até 200 °C - Resolução: até 40 nm - Taxa de medição: 80 kSa/s, resposta de frequência até 5 kHz - Classe de proteção: IP67 - Interfaces: RS485, saída analógica escalável (corrente), saída de comutação - Conexão a barramento de campo via módulo de interface - Configuração: software sensorTOOL - Faixas de medição de sensores compatíveis: 1 ... 80 mm - Compensação de temperatura: controlador +10 a +105 °C, sensor até +180 °C
