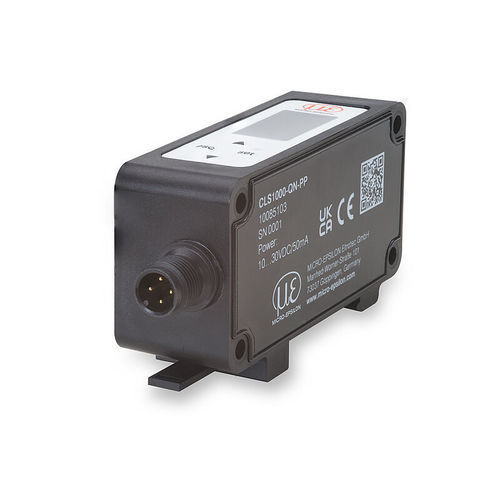

Sensor ótico de luz optoCONTROL CLS1000

para ambientes agressivoscom saída analógicade fibra óptica

Visão geral
O optoCONTROL CLS1000 é um controlador industrial para aplicações com sensores de fibra óptica, disponível em variantes que cobrem saídas de comutação, saídas sem potencial, saída de tensão e saída de corrente. Os modelos suportam saídas NPN, PNP e push‑pull e podem ser fornecidos com ou sem funcionalidade de trigger.

Versões disponíveis

• CLS1000-QN: saídas de comutação antivalentes (Q / QN) para comportamento seguro em caso de ruptura do cabo.
• CLS1000-2Q: duas saídas de comutação ajustáveis independentemente com limiares separados.
• CLS1000-OC: saída com optoacoplador para comutação sem potencial e isolamento galvânico do circuito de saída.
• CLS1000-AU: saída analógica de tensão (0 … 10 V, livremente escalável) mais uma saída de comutação adicional.
• CLS1000-AI: saída analógica de corrente (0 … 20 mA ou 4 … 20 mA, escalável) mais uma saída de comutação adicional.

Operação e configuração
A colocação em serviço pode ser realizada diretamente no controlador ou via teach‑in externo. Dois displays digitais de 4 dígitos visualizam passos de programação, indicações de estado e valores de consigna/real para configuração e diagnóstico rápidos.

Funções principais e modos

• Modos de teach‑in múltiplos: até 7 para variantes QN/2Q/OC e até 9 para AU/AI, permitindo detecção precisa de estruturas muito finas em modo reflexão ou transmissão.
• Tipos de saída comutáveis: NPN, PNP e push‑pull selecionáveis conforme o cabeamento da aplicação.
• Opções de trigger: disponíveis com ou sem trigger; suportam vários tipos de trigger.

Observações sobre saídas analógicas

• AU: saída de tensão 0 … 10 V, livremente escalável, funciona como saída de intensidade para processamento simples do sinal.
• AI: saída de corrente 0 … 20 mA ou 4 … 20 mA, escalável, funciona como saída de intensidade; inclui uma saída de comutação adicional.

Segurança e isolamento

• CLS1000-QN: saídas antivalentes que proporcionam segurança contra ruptura de cabo.
• CLS1000-OC: saída com optoacoplador que oferece comutação sem potencial e isolamento galvânico.

Downloads e configuração
Folhas de dados, guias de configuração e documentação específica por modelo estão disponíveis para download e apoio à instalação.

Especificações técnicas

• Família de produtos: optoCONTROL CLS1000
• Variantes: CLS1000-QN, CLS1000-2Q, CLS1000-OC, CLS1000-AU, CLS1000-AI
• Configurações de saída: NPN, PNP, push‑pull comutáveis
• Saídas de comutação: QN = saídas antivalentes; 2Q = duas saídas independentes; OC = optoacoplador (sem potencial)
• Saídas analógicas: AU = 0 … 10 V; AI = 0 … 20 mA ou 4 … 20 mA
• Modos de teach‑in: até 7 (QN/2Q/OC), até 9 (AU/AI)
• Interface: dois displays digitais de 4 dígitos para programação, estado e valores
• Aplicação: controlador para sensores de fibra óptica em deteção por reflexão e transmissão
