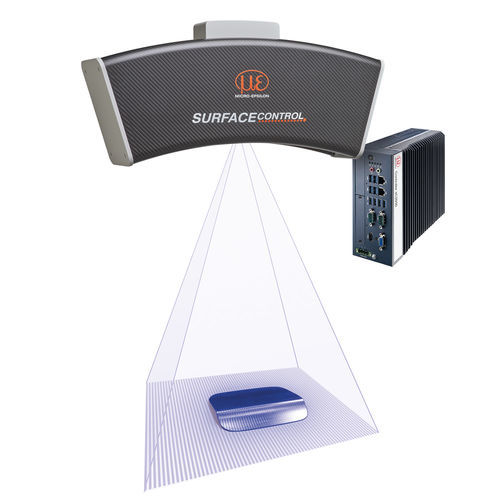

Sensor de visão 3D surfaceCONTROL 3D 2500

para reconhecimento de objetospara a detecção de presençapara detecção de defeitos

Visão geral O sensor 3D snapshot surfaceCONTROL 3D 2500 realiza medições 3D diretas de geometria, forma e inspeção de superfície em superfícies de reflexão difusa. Indicada para uso em inspeção automatizada inline, at-line e em laboratório de metrologia, a solução utiliza projeção de luz estruturada (padrão de franjas) e transfere imagens capturadas para um controlador externo (SC2500) para rápida geração de dados 3D. Três modelos cobrem diferentes campos de medição.

Principais características

• Grande campo de medição para peças de grandes dimensões: até 650 x 495 mm
• Grande profundidade de faixa de medição: até 300 mm
• Tempo de aquisição a partir de 0,5 s
• Repetibilidade até 3,0 µm; precisão máxima declarada até 0,5 µm
• Imagens processadas por um controlador externo para obtenção de dados 3D
• Três variantes de modelo para cobrir diferentes campos de medição
• Interfaces digitais (via controlador SC2500): GigE Vision / GenICam
• Interfaces industriais (via 2D/3D Gateway): Gigabit Ethernet (GigE Vision / GenICam), USB2.0, PROFINET, EtherCAT, EtherNet/IP

Controlador e software

• Controlador: SC2500 para saída rápida de dados via Gigabit Ethernet
• 2D/3D Gateway II para conectividade em fieldbus industriais (EtherNet/IP, PROFINET, EtherCAT)
• Ferramentas de software: 3DInspect, DefMap3D, InspectionTools para medição 3D e inspeção de superfície precisas
• Compatibilidade com GigE Vision/GenICam e SDK completo para integração do cliente

Aplicações

• Medição 3D de geometria e forma, inspeção de superfícies difusas
• Controle de qualidade inline/at-line, monitoramento de processo e automação
• Medição sem contato em processos Stop & Go
• Inspeção de forma, posição e características de superfície

Especificações técnicas

• Princípio de medição: projeção de luz estruturada (3D snapshot)
• Campo de medição máx.: até 650 x 495 mm (dependendo do modelo)
• Profundidade do intervalo de medição: até 300 mm
• Tempo de aquisição de imagem: a partir de 0,5 s
• Repetibilidade: até 3,0 µm; precisão máxima declarada até 0,5 µm
• Controlador: SC2500 (saída rápida de dados)
• Interfaces: GigE Vision / GenICam (SC2500); GigE Vision / GenICam, USB2.0, PROFINET, EtherCAT, EtherNet/IP (2D/3D Gateway)
• Disponível em três modelos para cobrir diferentes campos de medição

Imagens
Imagens do produto ilustram a captura do padrão de franjas, a visualização 3D em cor no software e a rápida saída de dados 3D.
