Medidor de espessura em placa thicknessGAUGE 3D

fitapara esteira transportadorade revestimento

Visão geral

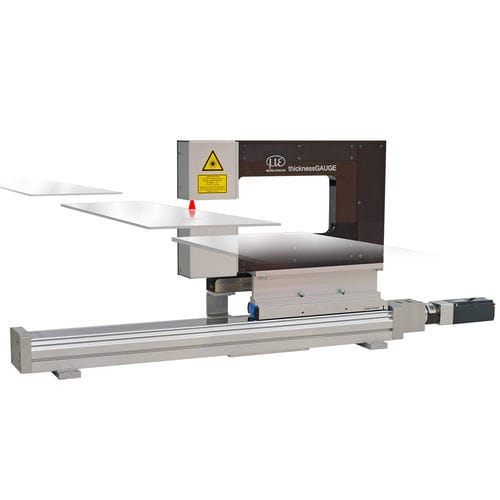

O thicknessGAUGE 3D é um sistema de sensores para avaliação de perfil em linha e medição 3D de espessura em materiais em tira e chapa. O sistema combina uma estrutura rígida com dois scanners de perfil a laser vermelho que capturam os perfis das superfícies superior e inferior e geram perfis individuais e nuvens de pontos 3D combinadas para análise automatizada.

Aplicação
Medição em linha de arestas de revestimento, cordões de solda, perfis de fio e monitoramento de espessura em linhas de produção.

Principais características

• Tipo de sensor: sensores de perfil a laser de linha (laser vermelho)
• Aquisição simultânea dos perfis superior e inferior
• Avaliação inline 2D de perfis e geração de nuvem de pontos 3D
• Eixo eletromecânico para posicionamento flexível (posições de medição / estacionamento)
• Calibração automática para manutenção da precisão
• Entregue montado e alinhado em fábrica

Instalação e calibração
O sistema é fornecido montado e calibrado de fábrica. Pode ser deslocado entre a posição de estacionamento e a posição de medição; a posição de estacionamento permite proteção dos sensores e recalibração totalmente automática.

Software e cálculo
As medições e os cálculos são automatizados através de arquivos de configuração. O software opcional 3DInspect permite criar e gerir arquivos de configuração, selecionar parâmetros de medição e geometrias alvo, alinhar e filtrar nuvens de pontos, selecionar regiões relevantes e automatizar fluxos de análise.

Especificações técnicas

• Faixa de medição (espessura): 15 mm
• Faixa de medição (perfil): máx. 26,8 mm
• Resolução (espessura): 0,2 µm
• Resolução de perfil: 1.024 pontos
• Precisão: ± 1,2 µm
• Taxa de medição: 500 Hz
• Sensores: sensores de perfil a laser (laser vermelho)
• Posicionamento: eixo eletromecânico (flexível)
• Calibração: calibração automática
