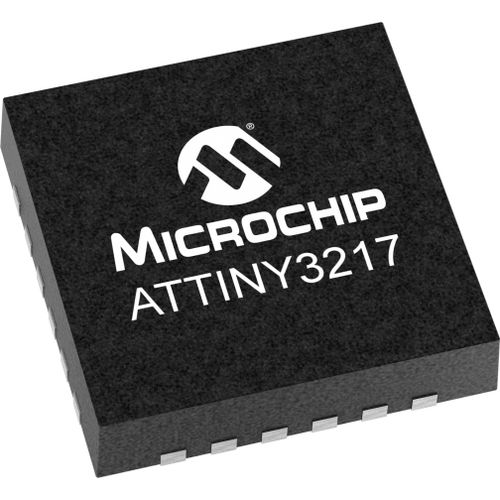

Microcontrolador 8 bits ATTINY3217

de baixa potênciasensível ao toque capacitivoanalógico

A série de microcontroladores ATtiny3217 inclui o processador AVR® de 8 bits com multiplicador de hardware, funcionando até 20 MHz e com até 32 KB de Flash, 2 KB de SRAM e 256 B de EEPROM numa embalagem de 24 pinos. A série utiliza os mais recentes periféricos independentes do núcleo com características de baixo consumo. Inclui também um sistema de eventos, periféricos analógicos inteligentes e periféricos avançados. As interfaces tácteis capacitivas com deteção de proximidade e blindagem accionada são suportadas pelo controlador tátil periférico QTouch® integrado (PTC). Este produto é recomendado para aplicações críticas em termos de segurança, visando produtos industriais e automóveis (IEC 61508 e ISO 26262). A documentação necessária, como o relatório FMEDA e o Manual de Segurança, pode ser fornecida mediante solicitação. O MPLAB X IDE e o compilador MPLAB XC8 estão disponíveis numa versão com certificação de segurança. Contacte o escritório de vendas local da Microchip ou o seu distribuidor para obter mais informações. Características do produto Multiplicador de hardware Três modos de suspensão: Inativo Em espera Desligar Sistema de eventos Temporizador Watchdog (WDT) Reposição de energia (POR) Deteção de desligamento (BOD) Interface de programação e depuração de pino único (UPDI) aDC de 12 canais de 10 bits com referência de tensão conversor digital para analógico (DAC) de 8 bits Comparadores analógicos (AC) Lógica personalizada configurável (CCL) 1x Temporizadores de 12 bits (TCD) 2x Temporizador de 16 bits (TCA / TCB) Controlo de redundância cíclica (CRC/SCAN) Controlador tátil periférico (PTC) 14 canais de auto-capacitância 49 botões de capacitância mútua suportados SPI / I2C / USART Paramétricos Tamanho da memória do programa (KB) - 32 RAM - 2048 EEPROM de dados (bytes) - 256 Contagem de pinos - 24 Tensão máxima de operação (V) - 5,5 Tensão de operação mínima (V) - 1,8 Resolução máxima do ADC - 10 Canais ADC - 20 Deteção de Zero Cross - Falso
