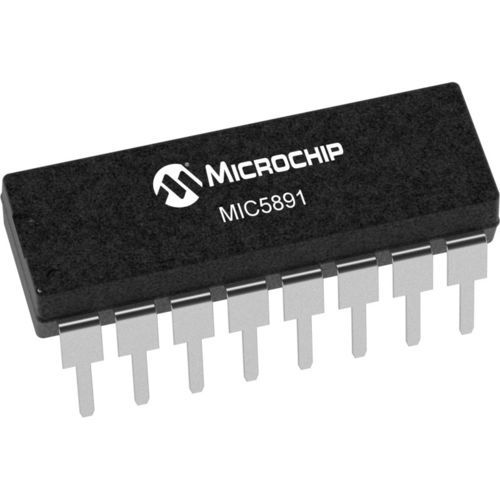

Chip driver MIC5891

potênciadetector de tensão CMOS

O controlador com trinco MIC5891 é um circuito integrado de alta tensão e alta corrente composto por oito trincos de dados CMOS, circuitos de controlo CMOS para STROBE e OUTPUT ENABLE comuns e controladores de transístores Darlington bipolares para cada trinco. A construção bipolar/MOS proporciona trincos de potência extremamente baixa com máxima flexibilidade de interface. O MIC5891 funcionará tipicamente a 5MHz com uma alimentação lógica de 5V. As entradas CMOS são compatíveis com os níveis lógicos padrão CMOS, PMOS e NMOS. Os circuitos TTL podem ser usados com resistências pull-up apropriadas para garantir uma entrada lógica alta adequada. Uma saída de dados em série CMOS permite que controladores adicionais sejam colocados em cascata quando são necessários mais de 8 bits. O MIC5891 tem saídas de emissor aberto com díodos de supressão para proteção contra transientes de carga indutiva. Os transístores de saída são capazes de fornecer 500mA e suportam pelo menos 35V no estado ligado. O funcionamento simultâneo de todos os controladores à corrente nominal máxima requer uma redução do ciclo de funcionamento devido às limitações de potência do pacote. As saídas podem ser colocadas em paralelo para uma maior capacidade de corrente de carga. O MIC5891 está disponível num encapsulamento DIP de plástico de 16 pinos (N) e num encapsulamento SOIC largo de 16 pinos (WM). Características do produto Saídas de alta tensão e alta corrente Díodos de proteção contra transientes de saída taxa de entrada de dados típica de 5MHz Latches CMOS de baixo consumo Paramétricos Tipo - Fonte Canais de saída - 8 Vout Operando (V) - Transiente - 50 Vout Operando (V) - Sustentado - 35 Iout (mA) por canal - -500 Estrutura de saída - Emissor aberto Darlington Estrutura de entrada - Série
