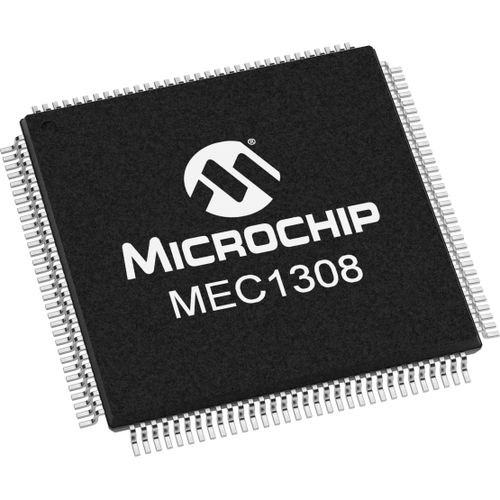

Microcontrolador 32 bits MEC1308

de uso geralde baixa potênciaARM

O MEC1308 é um controlador de E/S para computadores portáteis que incorpora um controlador de sistema de teclado baseado no 8051 de alto desempenho com 64K bytes de RAM, 1 Kbyte de memória de arranque e registos de 16 bytes de bateria. A RAM de 64K é carregada através da interface de memória SPI HOST/8051, que pode ser configurada em configuração Flash SPI comutada ou configuração Flash SPI (Serial Peripheral Interface) partilhada em paralelo. Possui quatro portas PS/2; uma UART de 2 pinos compatível com 16C550A para porta de depuração; um recetor de infravermelhos de consumo para o Vista, dois controladores I2C/SMBus do tipo 8584 com duas portas seleccionáveis por controlador; e uma interface de agente periférico Serial IRQ. O MEC1308 possui dois planos de alimentação separados para fornecer funções de "ligação instantânea" e de gestão de energia do sistema. Além disso, o MEC1308 incorpora um sofisticado circuito de controlo de potência (PCC). Características do produto controlador de sistema 8051 controlador de sistema ARM de 32 bits pacote 132 DQFN Flash SPI externo 64KB RAM matriz de varrimento de teclado 18x8 7 pinos de saída de uso geral adicionais 4 portas SMBus 4 canais de conversão de analógico para digital 4 LEDS 2 temporizadores de baixo consumo Paramétricos Matriz de varrimento do teclado - 18x8 UART - Y Interface do anfitrião - LPC Motor de criptografia - Não Armazenamento de código - Flash SPI externo Temperatura de funcionamento - 0° C a +70° C Temporizadores de baixo consumo - 2 Taquímetro - 0 Entradas para tacómetro de ventoinha - 2 Frequência máxima de funcionamento - 32 MHz Reinicializações PCI - 0 RAM de dados - 256 Byte Controlador automático de ventoinha HW - 0 GPIO - 48 PWM - 4 Encapsulamento - VTQFP de 128 pinos, TFBGA de 144 esferas Alimentado por VBAT, Interface de Controlo de Energia - N LED - 4 Conversor Analógico para Digital - 4 canais Captura/_Comparação - 0 Monitorização de temperatura - 0 Portas SMBus - 4 Ligação BC - 1 SPI_Host - 1 Flash/Código RAM - 64KB RAM EEPROM - 0 PECI - 2
