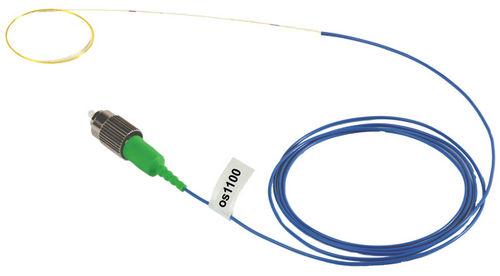

Sensor de deslocamento linear os1100

sem contatode fibra ópticade rede de Bragg em fibra

O Grating de Bragg da fibra os1100 (FBG) é projetado para o uso na fibra óptica que deteta aplicações. Ele é um único FBG centrado de um comprimento de dois medidores da fibra óptica revestida polyimide. Pode ser usado individualmente ou pode ser emendado em uma disposição de muitos FBGs. Os gratings de Bragg da fibra são os elementos fundamentais em cima de que a maioria de sensores da fibra óptica são baseado. Um FBG é um refletor invisível dentro do núcleo da fibra que é ajustada a um comprimento de onda específico da luz. Quando a fibra onde o FBG está encontrado for expor à tensão ou à temperatura, o FBGs o comprimento de onda center desloc a um comprimento de onda mais elevado ou mais baixo. O sentido e o valor do o deslocamento é proporcional à mudança na tensão ou na temperatura. os1100s estão disponíveis nas dúzias de comprimentos de onda center distintos. Usar comprimentos de onda diferentes permite a multiplexação das dúzias de FBGs em uma única fibra.
