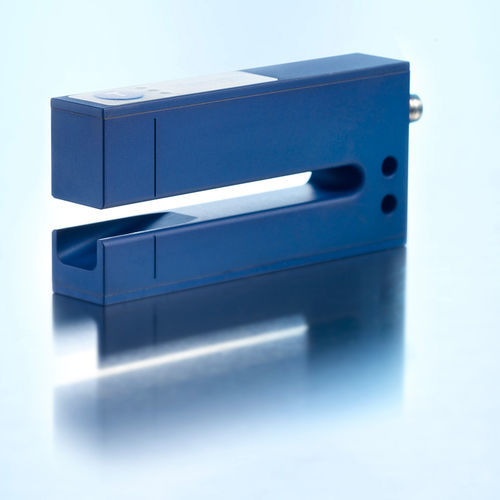

Sensor de etiquetas ultrassônico esf-1 series

IO-Link

O sensor de forquilha esf-1 pode detetar etiquetas de forma fiável mesmo a altas velocidades de etiquetagem. Destaques 3 métodos Teach-in para a deteção de etiquetas mesmo fora do padrão Tempo de resposta < 300 µs: para utilização a altas velocidades de banda Caixa em formato de garfo com dimensões muito compactas Processo de aprendizagem simplificado QuickTeach Interface IO-Link para suporte do novo padrão industrial Smart Sensor Profile mais transparência entre dispositivos IO-Link Função Smart Sonic gestão de receitas via IO-Link Certificado UL de acordo com as normas de segurança do Canadá e dos EUA Fundamentos Sensor de etiquetas e emendas como sensor de garfo 2 saídas de comutação para deteção de etiquetas/emendas e controlo de rutura da banda 3 LEDs e 1 botão na parte superior da caixa Teach-in opcional através de botão ou pino 5 LinkControl como assistência opcional para a instalação e colocação em funcionamento Descrição Princípio de funcionamento As etiquetas são conduzidas através do garfo. Um emissor ultrassónico na parte inferior do garfo emite uma sequência rápida de impulsos através do material de suporte. Os impulsos sonoros provocam a vibração do material de suporte, de modo a que seja emitida uma salva sonora muito atenuada do lado oposto. O recetor na perna superior da forquilha recebe esta onda sonora. O material de suporte transmite um nível de sinal diferente do da etiqueta. Esta diferença de sinal é avaliada pelo esf-1. A diferença de sinal entre o material de suporte e a etiqueta pode ser muito pequena. Para garantir uma distinção fiável, o esf-1 tem de aprender a etiqueta. O esf-1 pode detetar de forma fiável materiais de alta transparência e reflectores, bem como etiquetas metalizadas e etiquetas de qualquer cor. O tempo do ciclo de medição ajusta-se automaticamente à potência sonora necessária.
