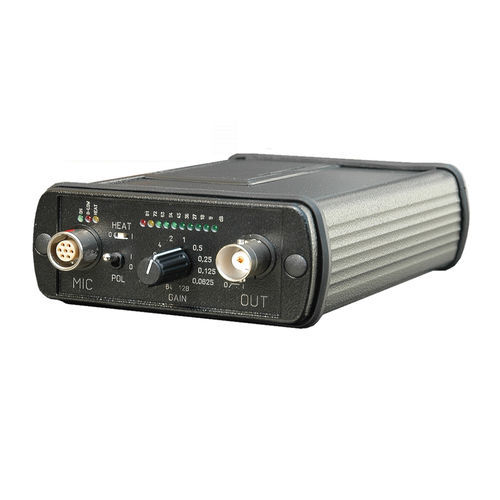

Amplificador de sinal MN 921

de mediçãopara microfonede via única

O MN 921 é um amplificador de medição de um canal com uma unidade de alimentação para microfones de medição Entre a entrada e a saída é ligado um amplificador de medição de precisão com amplificação variável Ajusta a gama dinâmica do sinal de medição à dinâmica de entrada do seguinte instrumento de avaliação. Além disso, é um condutor para carga capacitiva, por exemplo, cabos BNC longos nas saídas de sinal. O amplificador de medição é alimentado opcionalmente por baterias, acumuladores ou principal. Fornece todas as tensões necessárias para um microfone condensador de medição (pré-amplificador, polarização e voltagem do aquecedor). Estas tensões são absolutamente acopladas indirectamente (sem zumbido de rede no sinal de saída) e estão disponíveis no LEMO-socket (MIC). A saída para a tensão de funcionamento do amplificador (120 V) é à prova de curto-circuito e a tensão de polarização é controlada a ± 0,1 V. Para microfones de medição pré-polarizados, a voltagem de polarização pode ser desligada O MN 921 pode fornecer microfones de medição com ligação IEPE em uso com o adaptador A 92. O A 92 tem uma tomada LEMO e adapta-se sobre um conector BNC. Existe um indicador de nível para o controlo visual do sinal de saída no conector BNC (OUT), que assegura que o sinal de saída está dentro da gama de funcionamento do amplificador Para atenuar as perturbações infra-sónicas no sinal pode mudar uma segunda ordem de passagem alta antes da saída. Ao ligar o adaptador de rede CA durante o funcionamento em modo acumulador ou bateria, o MN 921 muda automaticamente para a tensão DC a partir do adaptador de rede. Assim, a carga dos elementos na caixa da bateria é reservada para a utilização seguinte sem adaptador de rede.
