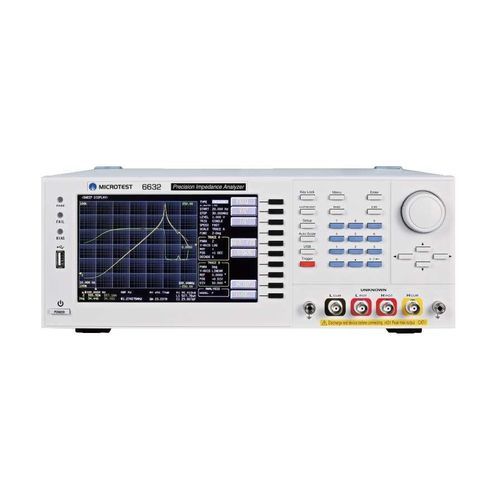

Analisador de impedância 6632S Series

elétricode permeabilidadede resistência

Características gama de frequências: DC, 10Hz a 1/3/5/10/20/30MHz/50MHz precisão básica até ±0,08% (típica ±0,05% ) análise de circuitos equivalentes controlo automático de nível (ALC) impedância de saída 25Ω/100Ω, comutável modo de medidor de suporte e modo de lista, modo de varredura tensão de polarização DC incorporada ± 12V velocidade de medição ultra-alta < 3ms função de correção de circuito aberto/curto-circuito/carga função de comparador função de classificação BIN permeabilidade-μr incorporada constante dieléctrica-εr incorporada O Analisador de Impedância MICROTEST 6632S oferece uma ampla faixa de frequência de 10Hz a 50MHz para medir as características de impedância de componentes e materiais. Suporta a função de Análise de Circuito Equivalente para analisar o impacto dos componentes parasitas na impedância. Os parâmetros medidos incluem |Z| (impedância), |Y| (admitância), θ (ângulo de fase), X (reactância), R (resistência em série/paralela), G (condutância), B (suscetibilidade), L (indutância), D (fator de dissipação), Q (fator de qualidade), DCR (resistência DC), C (capacitância), ESR (resistência em série equivalente), ε (permissividade relativa) e μr (permeabilidade relativa). Suporta tanto o modo Meter como o modo Sweep Analysis, permitindo que os resultados das medições sejam apresentados em formatos numéricos ou gráficos. Suporta interfaces de comunicação LAN/USB Host/USB Device/GPIB/RS-232, tornando-o compatível com equipamento de automação ou interfaces homem-máquina (PLC).
