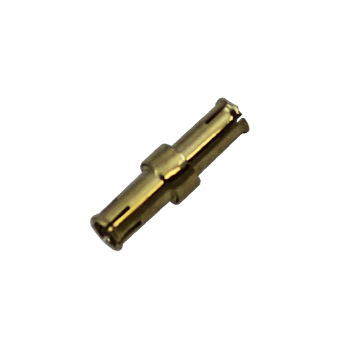

Conector placa-placa 54033-001B
de dadosPCBcircular

conector placa-placa
conector placa-placa
Guardar nos favoritos
Comparar


Características

Tipo
de dados
Formato
PCB, placa-placa
Forma
circular
Tipo de conexão
fêmea
Uso previsto
para linha elétrica aérea
Outras características
mini, de alta performance, resistente à corrosão
Impedância

50 Ohm

Temperatura de operação

MÍN: -55 °C
(-67 °F)

MÁX: 250 °C
(482 °F)

Descrição

As soluções SuperMini Board-to-Board optimizam o desempenho da interligação para aplicações de empilhamento placa a placa. As balas disponíveis permitem um espaçamento de placa a placa tão próximo quanto 3 mm, garantindo a confiabilidade da linha de transmissão para PCBs empilhadas. A baixa força de inserção de acoplamento permite uma maior densidade de interconexões por placa. O design exclusivo da bala permite ciclos de acoplamento e desacoplamento alargados. Tipo de produto Bala Frequência (GHz) 18, 27, 36, 40, 50, 67 Comprimento da bala 0.113 Ferramentas, furo em C T-54033-2 ELÉCTRICOS Livre de modo até 67 GHz VSWR: 1.13:1 máx. (1/2 dispositivo sob teste: Receptáculos de PCB acoplados, balas e conjuntos de cabos de teste) Baixa perda de inserção Força de acoplamento / desacoplamento: Furo liso: 6 oz / 6 oz, Detenção: 9 oz / 12 oz (tip.) Cumpre a norma MIL-PRF-39102 relativamente à resistência à corrosão, vibração, choque mecânico e choque térmico.

---

Catálogos

Não estão disponíveis catálogos para este produto.

Ver todos os catálogos da Microwave Product Divison

Outros produtos Microwave Product Divison

SuperMini Board-to-Board (SSBB)
