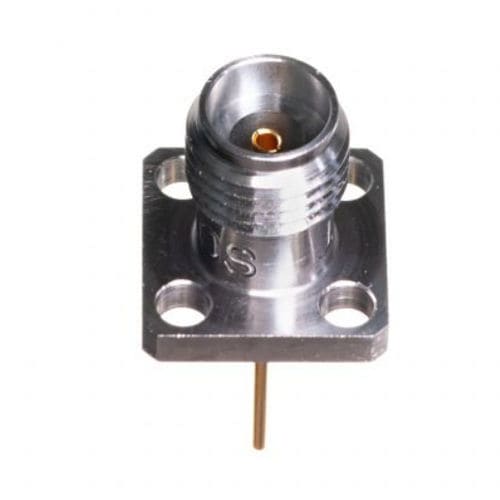

Conector para sonda 1012-23SF

RFcoaxialJack

Género Feminino Diâmetro / Comprimento da sonda .025 / .430 Frequência (GHz) 18, 27, 36, 40 Montagem flange de 4 furos Tamanho da flange .375 SQ Diâmetro do furo do flange 0.067 Estilo Guia de ondas Acessórios disponíveis: - Pino de lançamento e dielétrico - Pino de lançamento/aba - Pino de lançamento/aba e dielétrico Elétrico: - Livre de modo até 40,0 GHz - Baixo VSWR DC a 18,0 GHz ............1.10:1 máx 18.0 a 40,0 GHz ...........1.15:1 max - Baixa fuga de RF _< -100 dB - Baixa perda de inserção Materiais/construção: - Caixa: Aço, liga CRES UNS S30300 segundo ASTM A582, passivado segundo ASTM A967 - Contacto: Cobre-berílio (BeCu), UNS C17300 por ASTM B196, banhado a ouro por MIL-G-45204 ou ASTM B488 - Captura do contacto central: Captura rígida de duas esferas com Ultem 1000, segundo ASTM D5205 e KEL-F segundo ASTM D1430 - Interface do conetor: De acordo com MIL-STD-348, Figs. 323-1 e 323-2 - Anel de ligação à terra metálico elevado para um contacto metal-metal de 360°
