Sistema de inclinação elétrico

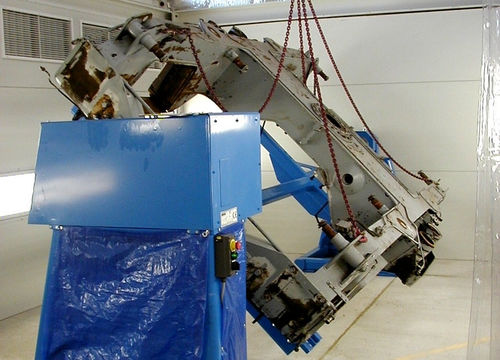

Diferentes tipos de bogies são fixados nestes dispositivos de inclinação personalizados e, durante o processo de pintura, são inclinados ± 45°. Este dispositivo é acionado hidraulicamente. As posições de paragem são protegidas por um encravamento mecânico, mesmo em caso de danos na tubagem. Este dispositivo de viragem específico da aplicação também é utilizado para tarefas de manutenção, limpeza, reparação e assistência. Estrutura do dispositivo basculante (ou dispositivo rotativo) O dispositivo basculante é constituído lateralmente por dois blocos de rolamentos, entre os quais se encontra uma estrutura de montagem. Na estrutura de montagem existem 4 dispositivos de fixação nos quais o bogie é montado. O dispositivo é fixado ao chão. Um bloco de rolamento contém um acionamento de dimensões generosas para fazer face aos centros de gravidade dos bogies que podem não estar localizados no eixo de rotação. O lado do acionamento é protegido por uma capa de proteção montada. O bloco de rolamento oposto pode ser deslocado e bloqueado em carris para compensar os diferentes comprimentos dos bogies. O armário de controlo elétrico e a unidade hidráulica com tecnologia de válvulas anexa estão localizados numa prateleira fora da cabina de pulverização. Procedimento/ Função Para inserir o bogie no dispositivo basculante, é necessário um guincho adequado e 4 suspensões de corda. Depois de a estrutura do bogie ter sido posicionada exatamente nos 4 dispositivos de fixação, a estrutura é fixada por meio de garras de fixação. O processo de inclinação é iniciado pela extensão ou retração de um cilindro hidráulico. Quando a posição de inclinação é alterada para a direção desejada, o bloqueio é libertado e o processo de inclinação é iniciado. Quando o bogie se encontra na posição pretendida, é efectuado o bloqueio.
