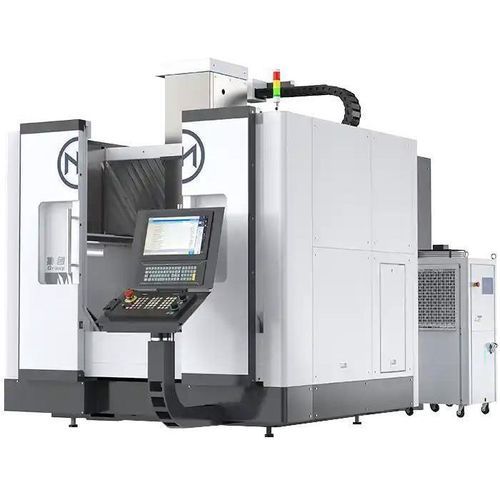

Centro de usinagem de 5 eixos VMU650

verticalpara açopara alumínio

Visão geral
Este centro de usinagem vertical 5 eixos adota uma estrutura pórtico com mesa rotativa integrada de dois eixos (estilo B/C ou A/C), projetado para usinagem de superfícies curvas complexas e impulsores. É otimizado para usinagem multi‑face de alta precisão com estabilidade térmica e de vibração.

Resumo (modelo)

• Centro de usinagem vertical 5 eixos de precisão VMU650
• Percursos X/Y/Z: 650/650/500 mm
• Velocidade do fuso: 12.000 rpm
• Carga máxima da mesa: 600 kg

Principais características

• Controle simultâneo de 5 eixos — Permite usinar superfícies complexas e cortes multi‑face em uma única fixação, reduzindo setups e melhorando a precisão.
• Percursos compactos com alta rigidez — X/Y/Z: 650/650/500 mm para usinagem de precisão de peças compactas e detalhadas.
• Fuso de alta velocidade (12.000 rpm) — Adequado para desbaste e acabamento em alumínio, aço, titânio e ligas não ferrosas.
• Mesa rotativa integrada (eixo B/C) — Suporta inclinação ±110° e rotação 360° para acesso completo em 5 faces.
• Estrutura em ferro fundido estável — Fundições Meehanite para estabilidade térmica de longo prazo e absorção de vibração, permitindo consistência ao nível de mícron.

Configurações recomendadas

• Mesa: mesa fixa ou mesa rotativa
• Fuso: fuso de alta precisão / fuso de alta velocidade / fuso de alto torque
• Refrigeração: refrigeração interna, refrigeração de alta pressão, refrigeração por névoa
• Acionamento: sistema de acionamento por servomotor, sistema de acionamento por motor linear, servomotor de alta carga
• Controle CNC: Fanuc, Siemens, GSK, KND, SYNTEC, Mitsubishi (sistemas CNC de alto desempenho)
• Automação: trocador automático de ferramentas (ATC), ATMS, sistemas automáticos de carga/descarga
• Garantia de precisão: medição por interferômetro laser, compensação térmica, realimentação por escala de grade
• Controle de vibração: controle ativo de vibrações e compensação inteligente de vibrações
• Segurança: proteção de segurança totalmente fechada, sistema de parada de emergência

Caso de aplicação

• Cliente: Fábrica de moldes de precisão (Japan)
• Peça: Cavidade de molde de injeção com curvatura 3D complexa
• Configuração: VMU com fuso BT40 12.000 rpm, mesa 5 eixos, sonda Renishaw, controlador Siemens
• Resultados: Usinagem completa de 5 faces em uma fixação; acabamento superficial Ra ≤ 0,8 μm; carga de polimento reduzida em >40%; tolerância dimensional dentro de ±0,005 mm

Especificações do produto (tabela)
Modelo: VMU650
Principais parâmetros técnicos
Percurso nas três direções (mm): 650/650/500
Velocidade de avanço rápido triplo (m/min): 45/45/45
Mesa (mm): φ650
Carga máxima mesa (kg): 600
Distância da face do fuso à superfície da mesa (mm): 150–650
Faixa da peça (mm): φ800 × 500
Velocidade do fuso (rpm): 12000
Taper do fuso: HSK A63
Diâmetro do parafuso (mm): 40/45/40
Tipo de magazine de ferramentas: trocador de ferramentas de acesso direto 20 posições
Precisão de posicionamento eixos lineares (mm): 0,006
Repetibilidade eixos lineares (mm): 0,004
Faixa do eixo rotativo: ±130° × 360°
Velocidade do eixo rotativo (rpm): A/C: 15/30
Precisão posicionamento eixo rotativo (arc-sec): 6
Repetibilidade eixo rotativo (arc-sec): 4

Notas
• Adequado para peças aeroespaciais, implantes médicos, pás de turbina, carcaças de motor, moldes de precisão e outros componentes de geometria complexa, com múltiplas superfícies e alta precisão.
• Disponível em estruturas 5 eixos mesa inclinável, cabeça inclinável e mesa dupla basculante conforme necessidades de dimensão, precisão e material.

características / especificações técnicas

• Modelo: VMU650
• Percursos X/Y/Z: 650 / 650 / 500 mm
• Avanço rápido triplo: 45 / 45 / 45 m/min
• Diâmetro da mesa: φ650 mm
• Carga máxima da mesa: 600 kg
• Velocidade do fuso: 12.000 rpm (opções BT40/HSK disponíveis)
• Taper do fuso: HSK A63 (configurável)
• Distância face do fuso à mesa: 150–650 mm
• Faixa da peça: φ800 × 500 mm
• Diâmetros de parafuso: 40 / 45 / 40 mm
• Magazine de ferramentas: 20 posições acesso direto
• Precisão posicionamento eixo linear: 0,006 mm; repetibilidade: 0,004 mm
• Faixa eixos rotativos: ±130° × 360°; precisão posicionamento rotativo: 6 arc-sec; repetibilidade: 4 arc-sec
• Velocidades eixos rotativos: A/C: 15/30 rpm
• Estrutura: base em ferro fundido Meehanite para estabilidade térmica e amortecimento de vibrações
