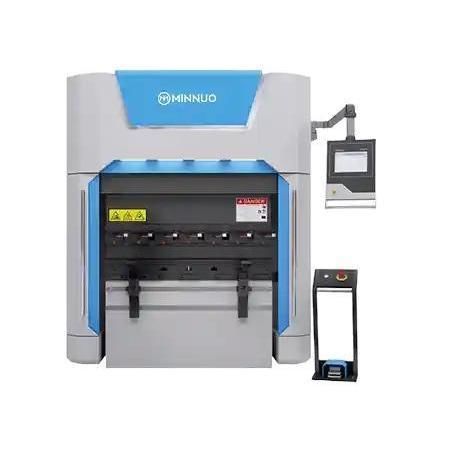

Prensa dobradeira servoelétrica EP-43T2000

CNCde 2 eixospara oficina

Visão geral
O EP-43T2000 é uma prensa dobradeira servoelétrica de capacidade média, projetada para conformar peças de chapa mais longas. Com capacidade de 43 T, comprimento de trabalho de 2000 mm e servomotor do eixo Y de 7,5 kW, fornece controlo de posição preciso, baixo ruído e operação energeticamente eficiente para produção em lotes e sob medida.

Principais características

• Sistema servo elétrico — sem óleo hidráulico: reduz manutenção e elimina riscos de fluido hidráulico.
• Servomotor 7,5 kW no eixo Y com controlo de posição em tempo real para dobras estáveis e repetíveis em chapas finas a médias.
• Comprimento de dobra 2000 mm com 43 T de força: ideal para painéis, suportes, chassis e chapas estruturais.
• Funcionamento silencioso e limpo, adequado a ambientes de produção em interior (< 70 dB reportado).
• Controlador CNC integrado compatível com Delem, ESA ou KND para programas multi-etapa e integração do back gauge.

Configurações recomendadas

• Back gauge CNC (eixos X + R) para posicionamento preciso em operações com várias dobras.
• Sistema de troca rápida de ferramentas para reduzir o tempo de setup.
• Correção de ângulo por laser para ajuste automático em ciclo.
• Braços de suporte frontais pneumáticos para estabilizar peças longas e reduzir esforço do operador.
• Pedal com parada de emergência para operação segura e ergonómica.

Estudo de aplicação

• Cliente: fornecedor de armários elétricos e painéis de controlo (Europa de Leste).
• Peça: painéis em aço galvanizado 1,2–2,0 mm até 1800 mm de comprimento.
• Configuração típica: EP-43T2000 + controlador ESA S660 + back gauge CNC de dois eixos.
• Resultados: desvio de ângulo ≤ ±0,3°; aproveitamento de material melhorado ~15 %; poupança de energia ≈ 55 % vs hidráulico; ruído < 70 dB; produtividade +~30 % com correção automática de ângulo.

Especificações do produto (resumo)
Specifications | Unidade | EP-35T1250 | EP-43T2000 | EP-65T2500
Bending Capacity | T | 35 | 43 | 65
Y-axis Servo Motor | kW | 6.5 | 7.5 | 15
Bending Length | mm | 1250 | 2000 | 2500
Column Pitch | mm | 1130 | 1400 | 2100
Throat Depth | mm | 410 | 410 | 410
Daylight | mm | 470 | 470 | 470
Slider Inclination | ° | ±30 | ±30 | ±30
Y Rapid Speed | mm/s | 135 | 180 | 160
Y Working Speed | mm/s | 50 | 50 | 50
Y Retrack Speed | mm/s | 135 | 180 | 165
X Rapid Speed | mm/s | 500 | 500 | 500
R Rapid Speed | mm/s | 200 | 200 | 200
Z1/Z2 Rapid Speed | mm/s | 400 | 400 | 400
Positioning Accuracy (Y/X/R/Z1/Z2) | mm | ±0.01 / ±0.02 / ±0.1 / ±0.1 | ±0.01 / ±0.02 / ±0.1 / ±0.1 | ±0.01 / ±0.02 / ±0.1 / ±0.1
Y Stroke / X Stroke / R Stroke / Z1/Z2 Stroke | mm | 200 / 500 / 140 / 400 | 200 / 500 / 140 / 600 | 200 / 500 / 140 / 900
Controller System | | SL100-P4/6 | SL100-P4/6 | SL100-P4/6
Installed capacity | kVA | 15 | 15 | 25
Dimension (W×D×H) | mm | 1475×1358×2439 | 2020×1388×2439 | 2520×1700×2664
Weight | kg | 3000 | 3300 | 5100

Especificações técnicas

• Modelo: EP-43T2000
• Capacidade de dobra: 43 T
• Comprimento de dobra: 2000 mm
• Servomotor eixo Y: 7,5 kW
• Distância entre colunas: 1400 mm
• Profundidade de garganta: 410 mm
• Daylight: 470 mm
• Inclinação do carimbo: ±30°
• Velocidades Y: rápida 180 mm/s, trabalho 50 mm/s, retorno 180 mm/s
• Velocidade X rápida: 500 mm/s; curso X: 500 mm
• Velocidade R rápida: 200 mm/s; curso R: 140 mm
• Velocidade Z1/Z2 rápida: 400 mm/s; curso Z1/Z2: 600 mm
• Precisão de posicionamento: Y ±0,01 mm; X ±0,02 mm; R ±0,1 mm; Z1/Z2 ±0,1 mm
• Controlador: SL100-P4/6
• Potência instalada: 15 kVA
• Dimensões (L×P×A): 2020×1388×2439 mm
• Peso: 3300 kg
