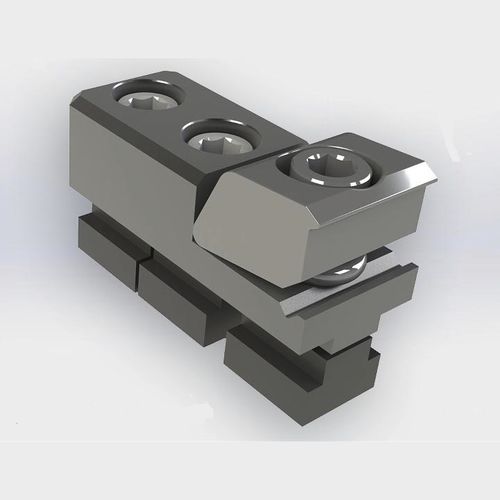

Dispositivo de aperto mecânico Heavy Duty™ T-Slot

para usinagempara ranhura em Tflutuante

A abraçadeira Heavy Duty™ T-Slot destina-se à montagem às mesas das ranhuras "T" com as três porcas fornecidas e parafusos de montagem. Cada porca t é revestida com nosso Tungstênio Revestimento de carboneto para maior fricção. A abraçadeira HD T-Slot é projetado para ser usado com qualquer um dos nossos grandes M12 Pitbull® Abraçadeiras (12.000 lbs/50.000 N.) ou modelo OK-VISE® DK grampos (20.000 lbs/89.000 N.). UTILIZAÇÃO DO PROPRIETÁRIO: 1. Aperte manualmente os dois parafusos de montagem traseiros e o parafuso de aperto apenas até as porcas t estão a flutuar na ranhura t 2. Grampo deslizante para cima até a peça de trabalho 3. Aperte dois parafusos de montagem traseira 110 Ft/Lbs (150 N.m.) no máximo 4. Aperte a abraçadeira para segurar a peça 110 Ft/Lbs (150 N.m.) máximo HARDWARE INCLUÍDO PARA ASSEMBLÉIA ESPECIFICADA: (3) porcas de 16mm com carboneto de tungstênio Revestimento de granalha média (2) M12X35mm SHCS para porcas t (1) Parafuso de fixação M12X45mm SHCS para uso com Pitbull® (1) M12X40mm SHCS para uso com cunha simples OK-Vise® (1) M12X50mm SHCS para uso com cunha dupla OK-Vise®
