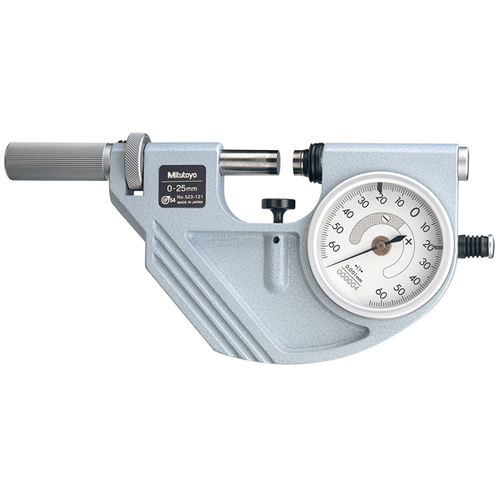

Calibrador de boca 523 series

Os medidores de pressão de discagem da série 523 fornecem julgamento direto de GO/NO-GO para peças produzidas em massa. Possuem um diâmetro do fuso de 10,8 mm (0,425") e um nível de proteção IP54. Eles fornecem uma precisão de indicação de discagem de 1μm/.00005" e uma leitura de discagem ou 0.001mm/.00005". A dispersão da indicação é de 0.4μm/.00002" e a planicidade é de 0.3μm/.000012" O paralelismo é de 0.6μm/.000024" para modelos até 50mm/2" ou 1μm/.00004" para modelos acima de 50mm/2". A face de medição é de carboneto; a força de medição é de 5-10N (500-1000gf). Medidores de pressão SÉRIE 523 -Adequado para a medição de peças produzidas em série. -Vários tipos de indicadores podem ser selecionados de acordo com a aplicação de medição. -A medir rostos: Carboneto Precisão Planicidade: 0.3pm/.000012" Paralelismo: 0,6(jm/.000024" para modelos até 50mm/2" 1pm/.00004" para modelos acima de 50mm/2" Repetibilidade da indicação: 0.4pm/.00002" Indicadores típicos usados com o medidor ID-C (0,001 mm)/543-390B LGF-L (0.0001mm)/542-181 e Contador 542-015
