Máquina de medição de contorno Formtracer series

de rugosidadeCNC

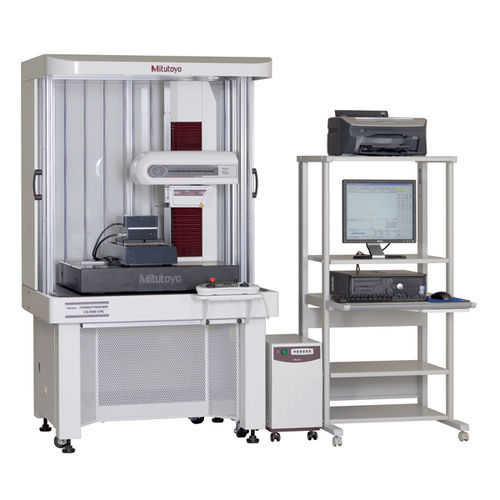

O Mitutoyo Formtracer Extreme CS-5000CNC é um instrumento de medição de superfícies CNC do tipo stylus. Ele fornece medições simultâneas e altamente precisas da rugosidade da superfície e da forma/conteúdo As velocidades máximas de accionamento são de 40mm/s para X1 e 200mm/s para os eixos Z2. Isto evita o posicionamento a altas velocidades, o que pode levar a um aumento significativo do rendimento das actividades de medição que envolvem vários perfis ou várias peças de trabalho O CS-5000CNC oferece uma alta resolução de 6,25nm para o eixo X1 e para o eixo Z1 de 4nm/8nm (CS-5000CNC) e 1nm/2nm (CS-H5000CNC). Isto é possível graças ao Mitutoyo Laser Holoscale, que está incluído nos eixos X1 e Z1. Ele também permite a medição de forma/contorno e rugosidade da superfície em lotes O detector de eixo Z1 utiliza o método de controle ativo para a implementação de capacidades de medição de ampla faixa, onde há uma restrição de mudanças na força de medição dinâmica. O detector do eixo Z1 também possui um dispositivo de segurança para evitar colisões. Isso leva à parada automática do detector em caso de colisão entre o corpo principal e uma peça de trabalho/jig.
