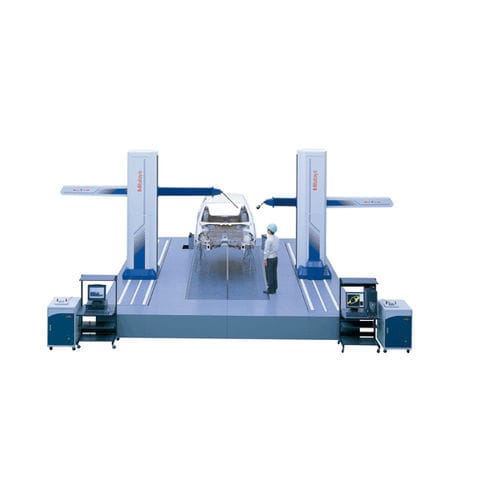

Máquina de medição tridimensional CNC CARBstrato

com 2 braços horizontaispara peças grandescom múltiplos sensores

A máquina de medição por coordenadas CNC horizontal CARBstrato da Mitutuyo é uma máquina de medição por coordenadas CNC de grande dimensão, de alta precisão, de tipo horizontal, utilizada para medir carroçarias de automóveis. Está disponível em dois tipos: um tipo de cabeça única e um tipo de cabeça dupla. O tipo de cabeça dupla mede carroçarias de automóveis através do controlo simultâneo de duas cabeças. O seu sistema de guia é composto por uma guia linear no eixo X, enquanto um rolamento de ar é utilizado no eixo YZ. Tem uma gama de medição de (X,Y,Z) 4000-8000mm x 1400-1600mm x 2000 - 2600mm, com uma precisão de (18+20L/1000)µm* e uma resolução de 1µm. Sistema de medição de carroçaria Série MICROCORD CARBstrato - A maior classe de MMC do mundo A série CARBstrato é uma linha de MMCs CNC do tipo braço horizontal, oferecendo a maior gama de medições do mundo, que permite até medir carroçarias de automóveis. - Sistemas de um e dois arcos Estão disponíveis os tipos de braço simples e duplo para se adequarem à utilização pretendida. Tipo de rotação simples: Mede uma peça de trabalho utilizando um único cilindro Tipo de duplo aríete Mede uma peça colocada entre dois aríetes controlados simultaneamente
