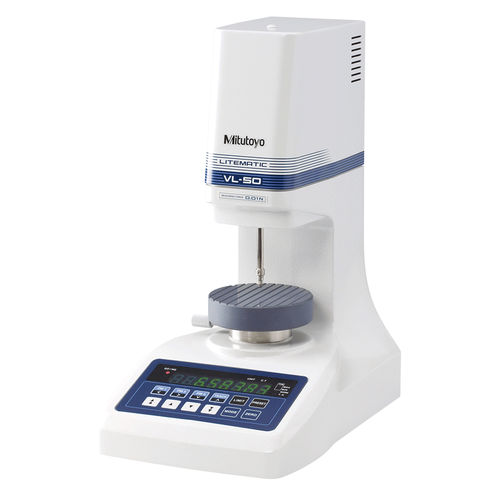

Medidor de espessura LITEMATIC VL-50 series
de forçasde comprimentoa laser

medidor de espessura
medidor de espessura
medidor de espessura
medidor de espessura
Guardar nos Favoritos
Comparar


Características

Mensurando
de comprimento, de espessura, de forças
Tecnologia
a laser
Configuração
de bancada
Outras características
de alta precisão

Descrição

Fornecendo uma força de medição baixa e constante para uma inspeção de alta precisão de peças de trabalho delicadas LITEMÁTICO VL-50-B/50S-B - Patente registrada (Japão), Patente pendente (Japão) Idéal para medir a espessura ou altura de uma peça que pode ser facilmente afetada pela força de medição - Com uma força de medição de apenas 0,01 N, a Litematic é idéal para medir peças facilmente deformadas ou componentes de alta precisão. - Para peças para as quais 0,01 N é insuficiente, recomenda-se o modelo 0,15N ou 1 N. - O fuso é acionado por motor e pára quando o ponto de contato toca na peça de trabalho. A partir daí, o valor máximo, mínimo ou diferencial pode ser medido com uma força de medição constante. Medição de alta precisão - Dosvn de alta resolução até 0,01 pm e uma ampla faixa de medição de 50 mm. O uso de um material de baixa expansão térmica para o fuso e cerâmica para a mesa de medição minimiza o efeito da variação de temperatura durante a utilização. A unidade é livre de ferrugem, simplificando a manutenção e o gerenciamento. Princípio da força de medição constante Uma estrutura desequilibrada e de ligação paralela permite ao Utematk oferecer uma força de medição baixa e constante. A força de medição da Litematic não é fornecida por uma mola, mas sim por uma estrutura que se assemelha a uma escala de equilíbrio. Chamamos a isto uma "ligação paralela" Um deslizador motorizado que carrega o eixo ligado se move para baixo da sua guia enquanto a ligação é apoiada em um batente, como mostrado na Fig. 1. Quando o eixo-árvore entra em contacto com a peça de trabalho (Fig. 2), move o engate para cima do batente e o motor é parado. Neste ponto, o engate é agora suportado pela peça de trabalho, sendo assim aplicada uma força de medição constante.

---
